Napęd przycisków podwójnych z samopowrotem M22S-DDL-GR-GB1/GB0 | 216703 Eaton

Alternatywny kod produktu: M22S-DDL-GR-GB1/GB0

Opis i Kluczowe Cechy

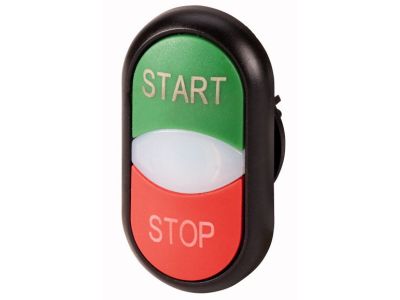

Podwójny przycisk sterowniczy z samopowrotem serii RMQ-Titan (symbol M22S-DDL-GR-GB1/GB0) to kompaktowe urządzenie łączące dwa przyciski (zielony i czerwony) w jednym panelu. Dzięki stopniowi ochrony IP66 sprawdza się w trudnych warunkach przemysłowych i zewnętrznych. Wymiary przedniej części 29,7 x 54,7 mm pozwalają na ergonomiczny montaż w rozdzielnicach i pulpitach operatorskich. Urządzenie wyposażono w białą soczewkę identyfikacyjną oraz podpisane wkładki (GB1/GB0), co ułatwia szybkie rozpoznawanie funkcji.

• Stopień ochrony IP66: Pyło- i wodoszczelny – bezpieczna praca w wilgotnym otoczeniu oraz przy zabrudzeniach, bez ryzyka uszkodzenia styków.
• Samopowrót (monostabilny): Po naciśnięciu przycisk wraca do pozycji spoczynkowej – idealny do impulsowych sygnałów sterujących dla styczników, przekaźników lub PLC.
• Podwójna wkładka (zielona + czerwona) z opisem GB1/GB0: Natychmiastowa identyfikacja stanu (załącz/wyłącz), redukcja błędów operatorskich.
• Kompatybilność z SmartWire-DT: Możliwość podłączenia do sieci komunikacyjnej za pomocą złączy SWD-RMQ – uproszczone okablowanie i diagnostyka w automatyce.
• Zacisk śrubowy: Pewny i trwały montaż przewodów, odporny na wibracje.

Zgodność z Normami

Przycisk spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada certyfikat CE.

Zastosowanie

Podwójny przycisk z samopowrotem znajduje zastosowanie wszędzie tam, gdzie wymagane jest intuicyjne sterowanie dwoma stanami (start/stop) w warunkach zwiększonej wilgotności lub zapylenia. Dzięki IP66 doskonale nadaje się do:

• Sterowania napędami i maszynami w przemyśle spożywczym, chemicznym czy rolnictwie.
• Wydawania impulsów start/stop do styczników i przekaźników w rozdzielnicach montowanych na zewnątrz.
• Sygnalizacji stanów awaryjnych w systemach bezpieczeństwa i automatyce budynkowej.
• Pracy w zestawach przyciskowych zintegrowanych z szafami sterowniczymi w trudnym środowisku.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk przeznaczony jest do montażu w płycie czołowej rozdzielnicy lub pulpitu – otwór montażowy należy dostosować do wymiarów przedniej części (29,7 x 54,7 mm). Dokręcaj zaciski śrubowe z momentem zgodnym z dokumentacją producenta, stosując przewody o przekroju dobranym do prądu obciążenia (wartość prądu należy sprawdzić w karcie katalogowej konkretnego modułu stykowego, jeśli stosowany jest oddzielnie). Po montażu sprawdź szczelność uszczelki – zachowanie klasy IP66 wymaga prawidłowego osadzenia pierścienia czołowego.

FAQ

• Czy przycisk jest podświetlany? Nie, zgodnie z danymi producenta przycisk nie posiada podświetlenia. Wyposażony jest w białą soczewkę identyfikacyjną oraz podpisane wkładki (GB1/GB0), co ułatwia wizualne rozróżnianie funkcji.
• Jaki jest stopień ochrony tego przycisku? Stopień ochrony wynosi IP66 – przycisk jest pyłoszczelny i odporny na silne strugi wody, dzięki czemu może pracować na zewnątrz budynków lub w wilgotnym środowisku przemysłowym.
• Czy mogę podłączyć ten przycisk do magistrali SmartWire-DT? Tak, przycisk przystosowany jest do podłączenia do sieci SmartWire-DT za pomocą dedykowanych złącz SWD-RMQ. Umożliwia to integrację z systemem komunikacji i diagnostyki bez dodatkowego okablowania sygnałowego.
