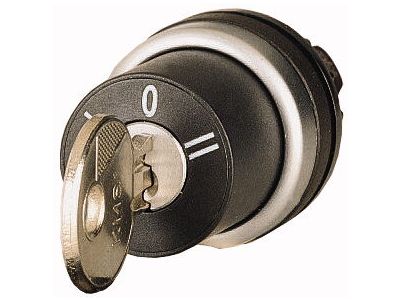

Napęd przełącznika z kluczem 3 położenia, M22-WS3 RMQ-Titan M22 | 216894 Eaton

Alternatywny kod produktu: M22-WS3

Opis i Kluczowe Cechy

Napęd przełącznika z kluczem 3 położenia M22-WS3 należy do serii aparatury sterująco-sygnalizacyjnej RMQ-Titan. Urządzenie charakteryzuje się wysokim stopniem ochrony IP67 oraz IP69K, co gwarantuje niezawodne działanie w środowiskach narażonych na wilgoć, pył i agresywne środki czyszczące. Dzięki odporności na udary, wibracje oraz ścieranie, napęd sprawdza się w aplikacjach przemysłowych o dużych wymaganiach mechanicznych. Zintegrowany układ połączeń ochronnych podwyższa bezpieczeństwo eksploatacji i dostępność systemu.

• Stopień ochrony IP67/IP69K: Odporność na całkowite zanurzenie w wodzie oraz mycie strumieniem pod wysokim ciśnieniem – idealne do maszyn przetwórstwa spożywczego, myjni przemysłowych i aplikacji zewnętrznych.
• Odporność na udary i wibracje: Wytrzymała konstrukcja mechaniczna zapewnia długą żywotność w warunkach silnych drgań, np. na wózkach widłowych, przenośnikach lub w agregatach.
• Kontrast oświetlenia LED (przy świetle dziennym): Możliwość zastosowania elementów LED gwarantuje wyraźną sygnalizację nawet w silnym nasłonecznieniu – poprawia bezpieczeństwo odczytu stanu urządzenia.
• Zintegrowany układ połączeń ochronnych: Wbudowane zabezpieczenie przeciwporażeniowe podwyższa bezpieczeństwo obsługi i ułatwia realizację wymogów norm ochrony.
• Uniwersalność montażu: Przeznaczony do standardowych otworów 22,5 mm – kompatybilny z całą serią RMQ-Titan, umożliwia łatwą rozbudowę paneli sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Napęd przełącznika z kluczem 3 położenia M22-WS3 znajduje zastosowanie w aplikacjach wymagających kontroli dostępu do funkcji maszyny lub procesu technologicznego. Trzy położenia klucza umożliwiają realizację sekwencji: wyłączenie – załączenie – reset lub inne tryby pracy.

• Sterowanie maszynami w strefach niebezpiecznych – kluczowa blokada wyłącznika głównego (np. w prasach, mieszarkach).
• Przełączanie trybów pracy (automatyczny/ręczny) na szafach sterowniczych w liniach produkcyjnych.
• Zdalne załączanie i wyłączanie odbiorników w instalacjach przemysłowych, gdzie wymagana jest fizyczna kontrola dostępu.
• Sterowanie bramami, suwnicami i innymi urządzeniami w trudnych warunkach atmosferycznych (dzięki IP67/IP69K).

Wskazówki Montażowe

Montaż napędu przełącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się w otworze o średnicy 22,5 mm na płycie czołowej lub w szafie sterowniczej. Moment dokręcania nakrętki mocującej oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. W przypadku stosowania w strefach mycia (IP69K) zaleca się dodatkowe uszczelnienie od strony montażowej.

FAQ

• Czy napęd M22-WS3 posiada podświetlenie LED? Sam napęd jest elementem mechanicznym, ale seria RMQ-Titan umożliwia montaż modułów LED (np. głowic świetlnych) w tej samej obudowie. Podświetlenie wymaga osobnego elementu sygnalizacyjnego zgodnego z systemem.
• Jaki jest stopień ochrony tego przełącznika? Napęd posiada stopień ochrony IP67 (całkowita odporność na pył i krótkotrwałe zanurzenie) oraz IP69K (odporność na mycie gorącą wodą pod wysokim ciśnieniem). Jest przystosowany do pracy w trudnych warunkach przemysłowych.
• Czy klucz można wyjąć w dowolnym położeniu? Przełącznik 3-położeniowy M22-WS3 umożliwia wyjęcie klucza w jednym lub dwóch położeniach (zależnie od konfiguracji). Szczegółowe informacje znajdują się w karcie katalogowej producenta – przed montażem należy sprawdzić, w których pozycjach blokada klucza jest aktywna.
