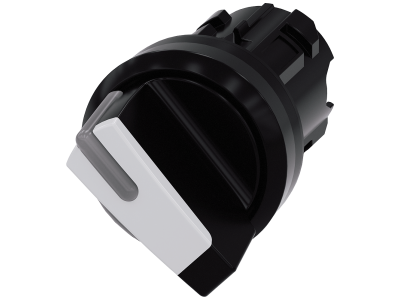

Napęd przełącznika piórkowy SIRIUS ACT fi22 plastik, (O←I) 45° podśw. czarno-biały | 3SU1002-2BC60-0AA0 Siemens

Alternatywny kod produktu: 3SU10022BC600AA0

Opis i Kluczowe Cechy

Napęd przełącznika piórkowy SIRIUS ACT firmy Siemens o symbolu 3SU1002-2BC60-0AA0 to element systemu modułowego służący do sterowania i sygnalizacji. Wykonany z wysokogatunkowego tworzywa sztucznego, przeznaczony do montażu w otworze o średnicy 22 mm. Posiada kąt przełączania 45° oraz wbudowane podświetlenie w kolorze czarno-białym. Konstrukcja umożliwia szybki montaż bez użycia specjalnych narzędzi dzięki innowacyjnej koncepcji łączenia.

• Średnica montażowa 22 mm: uniwersalny wymiar pasujący do standardowych obudów i paneli sterowniczych.
• Kąt przełączania 45°: wyraźna i powtarzalna pozycja przełączania (O↔I) ułatwiająca obsługę.
• Podświetlenie czarno-białe: wyraźna sygnalizacja stanu urządzenia, widoczna nawet w słabym oświetleniu.
• Montaż bez narzędzi: 100-procentowe zabezpieczenie przed przekręceniem zintegrowane w produkcie – instalacja jedną ręką.
• Odporność na trudne warunki: wysoka szczelność na kurz, oleje i agresywne substancje; możliwość czyszczenia myjkami wysokociśnieniowymi (dane ogólne systemu SIRIUS ACT).

Zgodność z Normami

Produkt jest częścią systemu SIRIUS ACT, który spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Konstrukcja gwarantuje bezpieczną eksploatację w warunkach przemysłowych i na zewnątrz pomieszczeń. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Napęd przełącznika piórkowy przeznaczony jest do sterowania i sygnalizacji w systemach automatyki przemysłowej oraz budynkowej. Stanowi element interfejsu operatora – po połączeniu z modułami stykowymi umożliwia ręczne załączanie/wyłączanie obwodów.

• Sterowanie oświetleniem, wentylacją i innymi odbiornikami w rozdzielnicach i pulpitach operatorskich.
• Generowanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanu pracy maszyn i urządzeń (podświetlenie informuje o statusie).
• Automatyka budynkowa – przyciski i przełączniki w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Napęd montuje się w otworze o średnicy 22 mm – integralne zabezpieczenie przed przekręceniem eliminuje potrzebę stosowania dodatkowych narzędzi. Do połączenia z modułami stykowymi należy używać odpowiednich uchwytów i modułów (zamawianych oddzielnie). W przypadku podświetlenia należy upewnić się, że napięcie zasilania modułu oświetlenia jest zgodne z dokumentacją. Przekrój przewodów dobrać do prądu obciążenia modułów stykowych.

FAQ

• Czy podświetlenie jest wbudowane w napęd? Tak, model 3SU1002-2BC60-0AA0 jest wyposażony w podświetlenie (czarno-białe). Możliwe jest również późniejsze dołożenie oświetlenia w innych wersjach systemu.
• Jaki jest stopień ochrony tego napędu? Produkt charakteryzuje się wysoką odpornością na kurz, oleje i agresywne substancje oraz możliwością mycia myjkami wysokociśnieniowymi. Konkretna wartość IP nie jest podana w udostępnionych danych – zalecamy sprawdzenie pełnej dokumentacji technicznej Siemens.
• Czy napęd zawiera styki elektryczne? Nie. Jest to element mechaniczny (uchwyt z piórkiem) przeznaczony do połączenia z modułami stykowymi. Tryb pracy styku (np. zwierny / rozwierny, samopowrót / bez samopowrotu) zależy od wybranego modułu stykowego.
