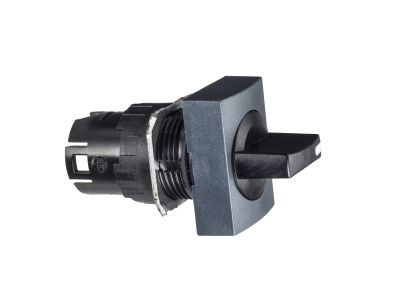

Napęd przełącznika 3położeniowy z samopowrotem z pokrywą,czarny | ZB6DD25 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika 3‑położeniowego z samopowrotem ZB6DD25 firmy Schneider Electric z serii Harmony XB6 to element napędowy przeznaczony do montażu w otworze o średnicy 16 mm. Umożliwia wybór trzech stabilnych pozycji (kąt 45° każda) z automatycznym powrotem do położenia środkowego. Czarna, prostokątna pokrywa nadaje estetyczny wygląd panelom operatorskim i szafom sterowniczym.

• 3 położenia 45°: Dwa skrajne i jedno neutralne – umożliwia precyzyjne sterowanie w trzech stanach bez ryzyka przypadkowego przełączenia.
• Samopowrót: Dźwignia automatycznie wraca do pozycji środkowej po zwolnieniu, co zwiększa bezpieczeństwo w aplikacjach wymagających chwilowego załączania.
• Średnica montażowa 16 mm: Uniwersalny standard otworów w panelach i puszkach – szybki montaż bez konieczności stosowania specjalnych narzędzi.
• Pokrywa prostokątna, kolor czarny: Elegancki wygląd pasujący do większości paneli sterowniczych i obudów przemysłowych.
• Kompatybilność z serią Harmony XB6: Łatwe łączenie z blokami styków, modułami LED oraz innymi akcesoriami Schneider Electric.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami międzynarodowymi oraz posiada oznakowanie CE potwierdzające spełnienie wymogów Unii Europejskiej. Przeznaczony do stosowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Napęd ZB6DD25 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest trójpozycyjna kontrola z automatycznym powrotem do stanu neutralnego. Idealnie sprawdza się jako element interfejsu operatora w szafach sterowniczych i pulpitach.

• Sterowanie pracą silników – wybór kierunku obrotów lub sekwencji (np. góra/dół, lewo/prawo).
• Wydawanie impulsów sterujących do styczników, przekaźników lub wejść cyfrowych PLC.
• Sygnalizacja wyboru trybu pracy (ręczny/automatyczny) w układach automatyki budynkowej lub przemysłowej.
• Element napędowy w panelach HMI i maszynach produkcyjnych wymagających trzech stanów pracy.

Wskazówki Montażowe

Montaż i podłączenie napędu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji.

Napęd mocuje się w otworze panelu o średnicy 16 mm i zabezpiecza nakrętką od tyłu. Nie wymaga stosowania szyny DIN. Do przełączania obwodów należy dobrać odpowiedni blok styków (np. ZB6‑xxxx – nie wchodzi w skład zestawu). Podczas prac montażowych stosuj moment dokręcania zgodny z dokumentacją producenta oraz przewody o przekroju dostosowanym do spodziewanego prądu obciążenia.

FAQ

• Czy napęd ma wbudowane podświetlenie LED? Nie, model ZB6DD25 nie jest wyposażony w podświetlenie. W razie potrzeby zastosuj oddzielny moduł LED z serii Harmony XB6 (np. ZB6AV3 z odpowiednią żarówką lub diodą).
• Jaki stopień ochrony IP ma ten produkt? Producent nie podaje konkretnego stopnia ochrony dla samego napędu w dostarczonej dokumentacji. Standardowo elementy montowane w panelach w suchych pomieszczeniach osiągają ochronę IP20 – szczegóły należy zweryfikować w pełnej karcie katalogowej.
• Czy napęd działa tylko w trybie samopowrotu? Tak, dźwignia po zwolnieniu wraca automatycznie do pozycji środkowej. W przypadku potrzeby pracy w trybie zatrzaskowym (bez samopowrotu) należy wybrać inny model napędu z serii Harmony XB6.
