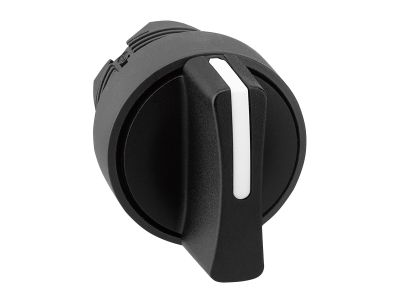

Napęd przełącznika 3-pozycyjny krótkie pióro czarne, Harmony XB5 | ZB5AD5 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika 3-pozycyjny z serii Harmony XB5 o numerze katalogowym ZB5AD5 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Produkt charakteryzuje się czarnym, krótkim piórem o ergonomicznym kształcie, które zapewnia precyzyjną i komfortową obsługę manualną. Mechanizm działa w układzie trzech pozycji z funkcją sprężyny powrotnej do położenia środkowego, co jest kluczowe w aplikacjach wymagających chwilowego sygnału sterującego i automatycznego powrotu do stanu neutralnego. Wykonanie z wysokiej jakości tworzywa sztucznego (plastikowa ramka) gwarantuje doskonałą izolację elektryczną oraz wysoką odporność na agresywne środki chemiczne, co czyni go idealnym wyborem dla przemysłu spożywczego, farmaceutycznego oraz chemicznego.

• Stopień ochrony IP69K: Zapewnia całkowitą pyłoszczelność oraz odporność na strumień wody pod wysokim ciśnieniem i w wysokiej temperaturze, co pozwala na stosowanie w miejscach poddawanych rygorystycznemu czyszczeniu.
• Szeroki zakres temperatur: Urządzenie pracuje niezawodnie w ekstremalnych warunkach od -40°C do aż +70°C.
• Modularna konstrukcja: Średnica montażowa 22 mm pozwala na łatwą integrację z istniejącymi pulpitami sterowniczymi i szybką wymianę elementów bez konieczności modyfikacji panelu.
• Trwałość mechaniczna: Wysoka odporność na wibracje i uderzenia mechaniczne przekłada się na długą żywotność urządzenia w intensywnie eksploatowanych systemach automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Posiada certyfikację IP69K, co potwierdza jego przydatność w najbardziej wymagających środowiskach przemysłowych. Konstrukcja oparta na serii Harmony XB5 spełnia międzynarodowe normy dotyczące aparatury sterowniczej i sygnalizacyjnej, zapewniając pełną kompatybilność z systemami bezpieczeństwa maszynowego oraz dyrektywami niskonapięciowymi.

Zastosowanie

Dzięki swojej uniwersalności i odporności, napęd ZB5AD5 znajduje zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy: Idealny do maszyn wymagających częstego mycia pod ciśnieniem.
• Automatyka budynkowa i przemysłowa: Sterowanie trybami pracy maszyn (np. tryb ręczny/zero/automatyczny).
• Infrastruktura: Systemy sterowania oświetleniem, wentylacją lub pompami w trudnych warunkach zewnętrznych.
• Przemysł chemiczny: Plastikowa ramka jest odporna na korozję i działanie wielu substancji chemicznych.

Wskazówki Montażowe

Montaż napędu jest intuicyjny i szybki dzięki standardowej średnicy otworu montażowego wynoszącej 22 mm. Aby zapewnić optymalną szczelność i trwałość, należy postępować zgodnie z poniższymi wytycznymi:

• Przygotuj otwór w panelu o średnicy 22,5 mm.
• Osadź napęd w otworze, upewniając się, że uszczelka przylega prawidłowo do powierzchni montażowej.
• Zablokuj napęd za pomocą dedykowanego pierścienia mocującego, stosując odpowiedni moment dokręcania, aby uniknąć uszkodzenia plastikowych gwintów.
• Zatrzaśnij odpowiedni korpus stykowy (blok styków) na tylnej części napędu – modularna budowa pozwala na dowolną konfigurację styków NO/NC zależnie od potrzeb projektu.

FAQ

1. Czy ten przełącznik pozostaje w wybranej pozycji bocznej?
Nie, model ZB5AD5 posiada mechanizm sprężyny powrotnej, co oznacza, że po zwolnieniu pióra z pozycji lewej lub prawej, automatycznie powróci ono do pozycji środkowej.

2. Czy napęd jest dostarczany z blokami styków?
Prezentowany produkt to sam napęd (główka). Aby uzyskać pełną funkcjonalność elektryczną, należy dokupić odpowiedni korpus z blokami styków serii Harmony XB5.

3. Czy plastikowa ramka jest wystarczająco wytrzymała do przemysłu ciężkiego?
Tak, tworzywo zastosowane w serii XB5 jest specjalnie wzmocnione, aby wytrzymać uderzenia i wibracje, a dodatkowo oferuje lepszą odporność chemiczną niż ramki metalowe w określonych środowiskach.
