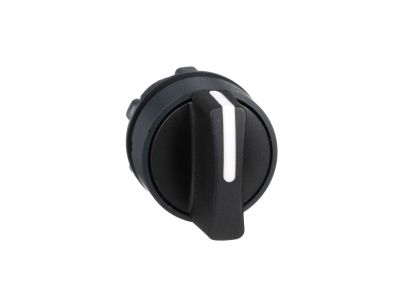

Napęd przełącznika 3-pozycyjny krótkie pióro czarne, Harmony XB5 | ZB5AD3 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika 3-pozycyjny z serii Harmony XB5 o numerze katalogowym ZB5AD3 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Produkt charakteryzuje się czarnym, krótkim piórem (standardowy uchwyt), które zapewnia precyzyjną i ergonomiczną obsługę manualną. Mechanizm zatrzymania (stabilny) w trzech pozycjach pozwala na pewne przełączanie między różnymi trybami pracy maszyny bez ryzyka przypadkowej zmiany stanu. Wykonanie z wysokiej jakości tworzywa sztucznego sprawia, że ramka jest odporna na korozję chemiczną oraz zapewnia doskonałą izolację elektryczną, co jest kluczowe w środowiskach przemysłowych o podwyższonym rygorze bezpieczeństwa.

• Średnica montażowa: Standardowe 22 mm, co zapewnia pełną kompatybilność z większością pulpitów sterowniczych i kaset.
• Stopień ochrony: Imponujący certyfikat IP69K gwarantuje całkowitą pyłoszczelność oraz odporność na wysokociśnieniowe czyszczenie strumieniem wody o wysokiej temperaturze.
• Wytrzymałość mechaniczna: Konstrukcja zaprojektowana tak, aby wytrzymać silne uderzenia oraz wibracje występujące przy ciężkich maszynach produkcyjnych.
• Zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do aż +70°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Posiada certyfikację IP66, IP67, IP69 oraz IP69K, co czyni go jednym z najbardziej odpornych elementów sterowniczych na rynku. Materiały użyte do produkcji plastikowej ramki są zgodne z dyrektywami dotyczącymi odporności chemicznej, co pozwala na stosowanie napędu w miejscach, gdzie występują agresywne środki czyszczące lub substancje przemysłowe.

Zastosowanie

Dzięki swojej modułowej budowie i wysokiej odporności, napęd ZB5AD3 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Dzięki normie IP69K idealnie nadaje się do maszyn wymagających częstego i intensywnego mycia.
• Automatyka maszynowa: Jako interfejs wyboru trybu pracy (np. Ręczny/0/Automatyczny) w szafach sterowniczych.
• Gospodarka wodno-ściekowa: Odporność na wilgoć i korozję pozwala na długotrwałą eksploatację w trudnych warunkach zewnętrznych.
• Systemy transportowe: Wytrzymałość na wibracje sprawia, że jest to doskonały wybór dla przenośników i linii montażowych.

Wskazówki Montażowe

Instalacja napędu Harmony XB5 jest intuicyjna i szybka dzięki modułowej konstrukcji. Napęd montuje się w standardowym otworze o średnicy 22,5 mm. Należy osadzić głowicę w otworze panelu, a następnie zabezpieczyć ją od tyłu za pomocą dedykowanego korpusu mocującego (podstawy) z blokami styków. Dzięki systemowi zatrzaskowemu, modyfikacja konfiguracji styków lub serwisowanie elementu nie wymaga specjalistycznych narzędzi. Podczas montażu w środowiskach narażonych na wibracje, należy upewnić się, że pierścień mocujący jest dokręcony z odpowiednim momentem, aby zachować deklarowaną szczelność IP.

FAQ

• Czy napęd zawiera bloki styków w zestawie? Nie, ZB5AD3 to sam napęd (głowica). Aby uzyskać kompletny przełącznik, należy dokupić korpus mocujący oraz odpowiednie bloki styków (np. NO lub NC) z serii Harmony XB5.
• Czy pióro przełącznika wraca samoczynnie do pozycji środkowej? Nie, ten model posiada mechanizm zatrzymania, co oznacza, że pozostaje w wybranej pozycji (lewej, środkowej lub prawej) do czasu manualnej zmiany przez operatora.
• Czy plastikowa ramka jest trwała? Tak, zastosowane tworzywo sztuczne jest odporne na uderzenia i większość substancji chemicznych, a dodatkowo eliminuje ryzyko korozji, która mogłaby wystąpić w przypadku ramek metalowych w wilgotnym środowisku.
