Napęd przełącznika 3-pozycyjny czarny z samopowrotem, Harmony XB4 | ZB4BD5 Schneider Electric

Opis i Kluczowe Cechy

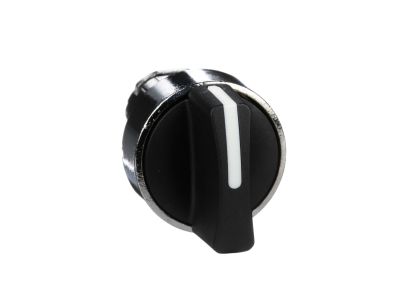

Napęd przełącznika 3-pozycyjnego z serii Harmony XB4 o numerze katalogowym ZB4BD5 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się czarnym, standardowym uchwytem o ergonomicznym kształcie, który zapewnia pewny chwyt i precyzyjną manipulację nawet w rękawicach roboczych. Kluczową funkcjonalnością jest mechanizm samopowrotu do pozycji centralnej, co oznacza, że po zwolnieniu nacisku przez operatora, przełącznik automatycznie wraca do stanu spoczynkowego (środkowego). Konstrukcja oparta jest na chromowanej metalowej ramce, co gwarantuje najwyższą odporność mechaniczną oraz estetyczny wygląd przez długi czas eksploatacji.

• Średnica montażowa: Standardowe 22 mm, co zapewnia pełną kompatybilność z większością pulpitów sterowniczych i obudów systemowych.
• Stopień ochrony: Wyjątkowo wysoka szczelność IP66, IP67, IP69 oraz IP69K, chroniąca przed pyłem, silnymi strumieniami wody oraz myciem pod wysokim ciśnieniem i temperaturą.
• Trwałość mechaniczna: Metalowa obudowa jest odporna na uderzenia (IK) oraz wibracje, co czyni produkt idealnym do ciężkich maszyn przemysłowych.
• Zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do aż +70°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w środowiskach o wysokim zasoleniu i wilgotności. Zgodność z normami Typu 4X według standardów UL/NEMA dodatkowo podkreśla odporność na korozję. Urządzenie spełnia wymagania dyrektyw dotyczących aparatury niskiego napięcia, co jest kluczowe dla profesjonalnych prefabrykatorów rozdzielnic i integratorów systemów automatyki.

Zastosowanie

Dzięki swojej modularnej budowie i wysokiej odporności, napęd ZB4BD5 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Dzięki klasie IP69K, napęd może być poddawany procesom czyszczenia CIP (Clean-in-Place).
• Maszyny budowlane i rolnicze: Odporność na wibracje i szeroki zakres temperatur pozwala na montaż w zewnętrznych panelach sterowania.
• Sektor morski i offshore: Certyfikacja morska umożliwia bezpieczne stosowanie na statkach i platformach wiertniczych.
• Linie produkcyjne: Idealny jako element interfejsu człowiek-maszyna (HMI) do wyboru trybów pracy (np. Manualny/Auto/Serwis).

Wskazówki Montażowe

Montaż napędu Harmony XB4 jest intuicyjny i szybki dzięki modularnej konstrukcji. Napęd należy osadzić w otworze o średnicy 22,5 mm. Metalowy pierścień mocujący zapewnia stabilne osadzenie w panelu, eliminując ryzyko poluzowania się elementu pod wpływem drgań. Zaleca się stosowanie dedykowanych bloków styków Schneider Electric z serii ZBE, które montuje się zatrzaskowo na tylnej części korpusu. Podczas instalacji w środowiskach narażonych na silne wibracje, należy upewnić się, że nakrętka mocująca została dokręcona z odpowiednim momentem, aby zachować deklarowaną szczelność IP.

FAQ

• Czy napęd zawiera w zestawie bloki styków? Nie, produkt ZB4BD5 to sam napęd (główka). Bloki styków oraz korpus mocujący należy dobrać oddzielnie w zależności od wymaganej konfiguracji elektrycznej (NO/NC).
• Co oznacza funkcja samopowrotu do środka? Jest to funkcja monostabilna – przełącznik pozostaje w pozycji lewej lub prawej tylko tak długo, jak trzyma go operator. Po puszczeniu uchwytu, sprężyna powrotna ustawia go w pozycji centralnej.
• Czy produkt nadaje się do montażu na zewnątrz? Tak, dzięki szerokiemu zakresowi temperatur pracy (-40°C do 70°C) oraz wysokiemu stopniu ochrony IP69K, napęd jest w pełni przystosowany do pracy w warunkach zewnętrznych.
