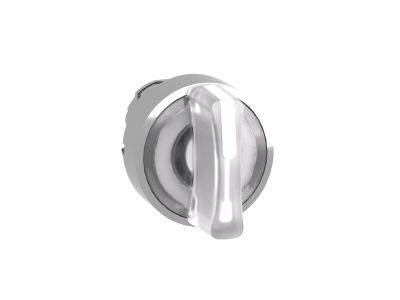

Napęd przełącznika 3-pozycyjny biały z podświetleniem z samopowrotem, Harmony XB4 | ZB4BK1513 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika 3-pozycyjnego z serii Harmony XB4 o numerze katalogowym ZB4BK1513 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się białą barwą podświetlenia, co w połączeniu ze zintegrowaną diodą LED zapewnia doskonałą widoczność stanu pracy maszyny nawet w trudnych warunkach oświetleniowych. Mechanizm posiada funkcję samopowrotu (sprężyna powrotna) działającą od pozycji prawej do środkowej oraz od lewej do środkowej, co jest kluczowe w aplikacjach wymagających chwilowego sygnału sterującego.

Konstrukcja oparta na chromowanej metalowej ramce gwarantuje najwyższą odporność mechaniczną. Stopień ochrony IP69K świadczy o pełnej pyłoszczelności oraz odporności na wysokociśnieniowe czyszczenie gorącą wodą, co czyni ten komponent idealnym do przemysłu spożywczego, chemicznego oraz ciężkiego. Standardowa średnica montażowa 22 mm pozwala na bezproblemową integrację z istniejącymi pulpitami sterowniczymi i kasetami sterowniczymi.

• Wytrzymałość mechaniczna: Metalowa obudowa odporna na uderzenia i silne wibracje.
• Podświetlenie LED: Wyraźne sprzężenie zwrotne i ergonomia pracy w ciemnych pomieszczeniach.
• Szeroki zakres temperatur: Praca w ekstremalnych warunkach od -40°C do +70°C.
• Modularność: System Harmony XB4 pozwala na szybką wymianę styków i bloków świetlnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w najbardziej wymagających aplikacjach offshore. Zgodność z klasami ochrony IP66, IP67, IP68 oraz IP69K gwarantuje szczelność w każdych warunkach. Dodatkowo, urządzenie spełnia wymogi NEMA Typ 4X, co oznacza podwyższoną odporność na korozję i czynniki atmosferyczne.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności, napęd ZB4BK1513 znajduje zastosowanie w wielu gałęziach przemysłu:

• Przemysł Maszynowy (OEM): Panele sterownicze obrabiarek, linii montażowych i transporterów.
• Sektor Spożywczy: Maszyny wymagające częstego mycia pod wysokim ciśnieniem.
• Automatyka Budynkowa: Systemy sterowania wentylacją i oświetleniem w obiektach przemysłowych.
• Infrastruktura i Transport: Systemy sterowania ruchem i urządzenia dźwigowe.

Wskazówki Montażowe

Montaż napędu jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym kluczem do nakrętek mocujących. Urządzenie montuje się w otworze o średnicy 22,5 mm. Dzięki modułowej budowie, po osadzeniu napędu w otworze, od tyłu panelu montuje się wspornik (kołnierz), do którego zatrzaskuje się bloki styków oraz blok podświetlenia LED. Należy zwrócić uwagę na odpowiednie dokręcenie pierścienia mocującego, aby zapewnić deklarowany stopień ochrony IP. Zaleca się stosowanie oryginalnych akcesoriów Schneider Electric z serii Harmony XB4 dla zachowania pełnej kompatybilności.

FAQ

1. Czy napęd zawiera w zestawie blok styków?
Nie, produkt ZB4BK1513 to sam napęd (główka). Aby uzyskać pełną funkcjonalność, należy dokupić odpowiedni wspornik montażowy, bloki styków (np. ZBE101) oraz blok świetlny LED.

2. Co oznacza funkcja samopowrotu w tym modelu?
Oznacza to, że przełącznik nie pozostaje w pozycjach bocznych po puszczeniu uchwytu. Po zwolnieniu nacisku, mechanizm sprężynowy automatycznie przywraca pokrętło do pozycji środkowej (0).

3. Czy podświetlenie wymaga osobnego zasilania?
Tak, podświetlenie realizowane jest przez blok LED montowany za napędem, który musi być zasilony napięciem zgodnym z parametrami wybranego bloku (np. 24V AC/DC lub 230V AC).
