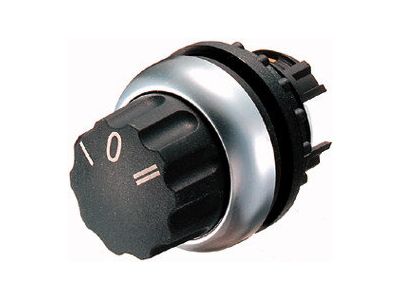

Napęd przełącznika 3 położenia z opisuem, M22-WR3 RMQ-Titan | 216863 Eaton

Alternatywny kod produktu: M22-WR3

Opis i Kluczowe Cechy

Napęd przełącznika 3 położenia M22-WR3 z serii RMQ-Titan to mechaniczny element sterujący umożliwiający wybór trzech pozycji (np. wyłączony, pozycja 1, pozycja 2) w układach sterowania. Dzięki wysokiemu stopniowi ochrony IP67/IP69K, odporności na udary i wibracje oraz zintegrowanemu układowi połączeń ochronnych zapewnia niezawodne działanie w trudnych warunkach przemysłowych.

• Stopień ochrony IP67/IP69K: Odporność na pył, czasowe zanurzenie w wodzie oraz strumienie wody pod wysokim ciśnieniem – idealne do pracy w środowiskach wilgotnych i zanieczyszczonych.
• Odporność na udary i wibracje: Wytrzymała konstrukcja minimalizuje ryzyko uszkodzeń w aplikacjach narażonych na mechaniczne wstrząsy i drgania.
• Odporność na ścieranie: Trwałe oznaczenia i powierzchnia zachowują czytelność nawet po długotrwałym użytkowaniu – niezawodna sygnalizacja przez cały okres eksploatacji.
• Zintegrowany układ połączeń ochronnych: Podwyższa bezpieczeństwo eksploatacji i dostępność instalacji, ułatwiając prawidłowe uziemienie i ochronę przed przepięciami.
• Trzy położenia obrotowe: Umożliwiają realizację stanów III (np. wyłączony, włączony, załączony) w prosty i intuicyjny sposób – idealne do sterowania maszynami i agregatami.

Zgodność z Normami

Produkt zgodny z normami europejskimi i posiada certyfikację CE. Seria RMQ-Titan spełnia wymagania dotyczące aparatury sterowniczej i sygnalizacyjnej stosowanej w przemyśle, co potwierdza jej przydatność w aplikacjach wymagających wysokiego poziomu bezpieczeństwa i niezawodności.

Zastosowanie

Napęd przełącznika 3 położenia M22-WR3 znajduje zastosowanie w panelach operatorskich, szafach sterowniczych i tablicach rozdzielczych, gdzie wymagane jest ręczne przełączanie trybów pracy.

• Sterowanie maszynami – wybór trybu pracy: ręczny/automatyczny/wyłączony.
• Przełączanie stanów w układach napędowych, przenośnikach, liniach produkcyjnych.
• Sygnalizacja pozycji w aplikacjach wymagających potwierdzenia stanu przez operatora.
• Automatyka budynkowa – wybór trybu oświetlenia, wentylacji, alarmu.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Instalację przeprowadzić zgodnie z dokumentacją techniczną producenta, stosując odpowiednie narzędzia i zachowując momenty dokręcania zgodnie z zaleceniami. Przekrój przewodów dobrać do obciążenia, a napęd zamontować w wycięciu panelu o wymiarach podanych w karcie katalogowej.

FAQ

• Czy napęd jest podświetlany? Sam napęd M22-WR3 nie zawiera źródła światła, ale może być łączony z modułami LED z serii RMQ-Titan w celu uzyskania podświetlenia.
• Jaki jest stopień ochrony napędu? Stopień ochrony IP67/IP69K – pyłoszczelność i odporność na wodę, w tym na strumienie pod wysokim ciśnieniem.
• Jakie są pozycje przełącznika? Napęd umożliwia ustawienie trzech położeń, zazwyczaj oznaczonych jako I-O-II lub 1-0-2, w zależności od konfiguracji.
