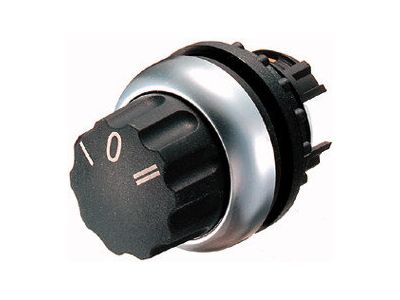

Napęd przełącznika 3 położenia, czarny bez samopowrotu, napis specjalny, M22-WRS3-*, RMQ-Titan M22 | 226840 Eaton

Alternatywny kod produktu: M22-WR3-*

Opis i Kluczowe Cechy

Napęd przełącznika 3 położenia M22-WRS3-* z serii RMQ-Titan firmy Eaton to mechaniczny element sterujący przeznaczony do montażu w panelach sterowniczych i rozdzielnicach. Wykonany w czarnej wersji z pierścieniem czołowym w kolorze tytan, zapewnia estetyczny wygląd i trwałość. Dzięki konstrukcji bez samopowrotu operator może ustawić przełącznik w jednym z trzech stabilnych położeń – każde z nich utrzymuje się bez konieczności ciągłego nacisku. Możliwość zastosowania własnego oznaczenia ułatwia identyfikację funkcji na stanowisku pracy. Stopień ochrony IP66 pozwala na pracę w trudnych warunkach środowiskowych, a kompatybilność z modułami SmartWire-DT (przez przyłącza SWD-RMQ) umożliwia integrację z cyfrowymi systemami komunikacji.

• 3 położenia bez samopowrotu: Użytkownik może wybrać jeden z trzech stałych stanów przełącznika – idealne do sterowania pracą maszyn w trybach „ręczny / wyłączony / automatyczny”.
• Stopień ochrony IP66: Pyłoszczelność i odporność na silne strumienie wody umożliwiają montaż w halach produkcyjnych, na zewnątrz obiektów oraz w agresywnym środowisku przemysłowym.
• Możliwość indywidualnego oznaczania: Specjalna powierzchnia na napis własny (zgodnie z arkuszem danych producenta) pozwala na czytelne opisanie funkcji przycisku – zwiększa bezpieczeństwo i ergonomię stanowiska.
• Pierścień czołowy tytan: Wysokiej jakości wykończenie odporne na korozję i uszkodzenia mechaniczne, gwarantujące długą żywotność w wymagających zastosowaniach.
• Kompatybilność z SmartWire-DT: Po zastosowaniu modułów przyłączeniowych SWD-RMQ napęd może być włączony w cyfrową sieć sterowania – ułatwia diagnostykę i redukuje okablowanie.

Zgodność z Normami

Napęd przełącznika M22-WRS3-* jest zgodny z normami IEC/EN 60947 oraz VDE 0660, co potwierdza jego przydatność do stosowania w instalacjach przemysłowych i budynkowych. Produkt posiada oznaczenie CE.

Zastosowanie

Napęd przełącznika 3 położenia bez samopowrotu znajduje zastosowanie wszędzie tam, gdzie potrzebna jest wyraźna, trwała zmiana stanu sterowania. Dzięki możliwości indywidualnego oznaczania i wysokiej szczelności IP66 sprawdza się w różnorodnych warunkach.

• Sterowanie pracą maszyn w trybach „ręczny / wyłączony / automatyczny” na stanowiskach operatorskich.
• Wybór zakresów pracy w agregatach pompowych, wentylatorach, przenośnikach – bez ryzyka przypadkowego powrotu do pozycji wyjściowej.
• Zastosowanie w automatyce budynkowej, np. do przełączania trybów oświetlenia awaryjnego lub stref HVAC.
• Element układów sygnalizacji i blokad – stałe położenie umożliwia jednoznaczne wskazanie wybranego stanu.

Wskazówki Montażowe

Montaż napędu przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się w otworze panelu (średnica przedniej części 29,7 mm) i zabezpiecza pierścieniem mocującym. W przypadku stosowania z modułami stykowymi lub SmartWire-DT należy postępować zgodnie z dokumentacją producenta – szczególnie w zakresie momentu dokręcania połączeń i doboru przekroju przewodów (zależnie od prądu obciążenia zastosowanych styków). Przed pierwszym uruchomieniem sprawdzić poprawność osadzenia oraz szczelność uszczelki pierścienia czołowego.

FAQ

• Czy napęd przełącznika jest podświetlany? Nie. Producent nie przewiduje wbudowanego podświetlenia dla modelu M22-WRS3-*. Do sygnalizacji wizualnej stanu należy zastosować oddzielne moduły LED z serii RMQ-Titan.
• Jaki stopień ochrony posiada ten napęd? Deklarowany stopień ochrony to IP66 – pełna pyłoszczelność i ochrona przed silnymi strumieniami wody, co potwierdza możliwość stosowania w trudnych warunkach przemysłowych i na zewnątrz.
• Czy przełącznik wraca samoczynnie do pozycji wyjściowej? Nie, konstrukcja jest bez samopowrotu. Napęd utrzymuje wybrane położenie (1, 2 lub 3) do momentu ręcznego przestawienia. Jest to zalecane tam, gdzie wymagana jest jednoznaczna pamięć stanu.
