Napęd przełącznika 2-pozycyjny czarny samopowrotny dżwigniowy metalowy, Harmony XB4 | ZB4BD48 Schneider Electric

Opis i Kluczowe Cechy

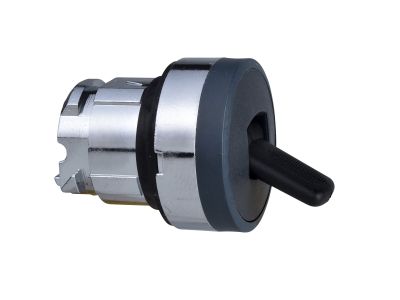

Napęd przełącznika 2-pozycyjny samopowrotny ZB4BD48 firmy Schneider Electric z serii Harmony XB4 to metalowa głowica sterownicza wyposażona w czarną dźwignię typu joystick. Element zaprojektowany do montażu w otworze 22 mm, zapewnia niezawodne sterowanie w środowiskach o podwyższonych wymaganiach mechanicznych i higienicznych. Dzięki samopowrotnej funkcji dźwigni (automatyczny powrót z prawego do lewego położenia) idealnie nadaje się do aplikacji wymagających chwilowego załączania.

• Stopień ochrony IP69K: odporność na kurz, wodę oraz mycie wysokociśnieniowe i parowe – gwarantuje bezawaryjną pracę w branży spożywczej, chemicznej i innych agresywnych środowiskach.
• Metalowa obudowa: chromowane wykończenie i wytrzymała konstrukcja chronią przed uderzeniami, wibracjami oraz korozją, co zwiększa żywotność w ciężkich zastosowaniach przemysłowych.
• Szeroki zakres temperatur pracy: od -40°C do 70°C: umożliwia stosowanie w chłodniach, piekarniach oraz na zewnątrz bez ryzyka uszkodzenia elementów wewnętrznych.
• Samopowrotny mechanizm 2-pozycyjny: dźwignia po zwolnieniu wraca do położenia spoczynkowego (lewe) – zapewnia bezpieczne, chwilowe sterowanie maszynami i ogranicza ryzyko niezamierzonego pozostawienia w stanie aktywnym.
• Kompatybilność z serią Harmony XB4: łatwy montaż w istniejących otworach 22 mm i proste łączenie z modułami stykowymi, lampkami czy blokami – skraca czas instalacji i serwisu.

Zgodność z Normami

Napęd przełącznika ZB4BD48 został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i wytrzymałości. Posiada certyfikaty IP66, IP67, IP69 oraz IP69K, a także atest typu 4X (NEMA) oraz dopuszczenia morskie (Marine). Produkt spełnia wymogi norm europejskich i opatrzony jest oznaczeniem CE.

Zastosowanie

Metalowa głowica sterownicza ZB4BD48 sprawdza się wszędzie tam, gdzie wymagana jest wysoka odporność na warunki zewnętrzne i częste użytkowanie. Przeznaczona do sterowania maszynami w trybie chwilowym (impulsowym).

• Sterowanie cyklami pracy urządzeń w przemyśle spożywczym, mleczarskim i napojowym – odporność na mycie IP69K.
• Impulsowe załączanie styczników, przekaźników lub sygnałów wejściowych PLC w szafach sterowniczych.
• Aplikacje w środowiskach o wysokich wibracjach i zagrożeniu mechanicznym, np. w maszynach budowlanych, rolniczych czy przenośnikach.
• Systemy sygnalizacji i sterowania w trudno dostępnych miejscach (magazyny chłodnicze, hale produkcyjne).

Wskazówki Montażowe

Montaż napędu przełącznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Głowicę instaluje się w otworze o średnicy 22 mm na panelu o grubości zgodnej z instrukcją producenta. Mocowanie realizuje się od tyłu za pomocą pierścienia zaciskowego. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Dokręcaj elementy z siłą zalecaną przez Schneider Electric, aby uniknąć uszkodzenia uszczelki. Przekrój przewodów (jeśli dotyczy modułu stykowego) dobierz do spodziewanego prądu obciążenia.

FAQ

• Czy napęd ZB4BD48 ma podświetlenie LED? Nie, jest to wersja bez podświetlenia. Głowica służy wyłącznie do mechanicznego sterowania – ewentualną sygnalizację świetlną można zrealizować przez osobny moduł lampki z serii Harmony XB4.
• Jaki stopień ochrony ma ten napęd? Produkt posiada deklarowaną ochronę na poziomie IP66, IP67, IP69 oraz IP69K (najwyższa odporność na strumienie wody pod wysokim ciśnieniem i parę). Oznacza to całkowitą pyłoszczelność i ochronę przed wodą nawet podczas mycia hydrodynamicznego.
• Jak działa tryb samopowrotny? Dźwignia ma dwa położenia: lewe (spoczynkowe) i prawe (aktywne). Po przyciśnięciu dźwigni w prawo i zwolnieniu automatycznie wraca do lewego położenia. Stosowany jest do sterowania impulsowego (chwilowego) – np. wyzwalanie cyklu roboczego lub wysyłanie krótkiego sygnału do sterownika.
