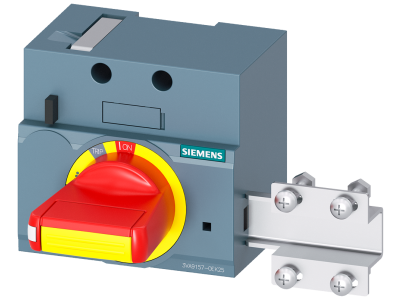

Przedni napęd obrotowy, wyłączenie awaryjne z blokadą drzwi, IEC IP30/40, wyposażenie do: 3VA1 | 3VA9157-0EK25 Siemens

Alternatywny kod produktu: 3VA91570EK25

Opis i Kluczowe Cechy

Przedni napęd obrotowy z wyłączeniem awaryjnym i blokadą drzwi Siemens 3VA9157-0EK25 to dedykowane akcesorium do wyłączników kompaktowych serii 3VA1 (3VA10/11). Umożliwia wygodną i bezpieczną obsługę wyłącznika od czoła rozdzielnicy, a funkcja wyłączenia awaryjnego zapewnia szybkie odcięcie zasilania w sytuacji zagrożenia. Blokada drzwi uniemożliwia otwarcie obudowy przy włączonym wyłączniku, co zwiększa bezpieczeństwo personelu. Stopień ochrony IP30/40 dostosowany do typowych warunków pracy w rozdzielnicach.

• Funkcja wyłączenia awaryjnego (Emergency Stop): pozwala na natychmiastowe przerwanie obwodu głównego w sytuacji awaryjnej, spełniając wymogi bezpieczeństwa w instalacjach przemysłowych.
• Blokada drzwi: uniemożliwia otwarcie drzwi rozdzielnicy, gdy wyłącznik jest w pozycji załączonej, co zapobiega przypadkowemu kontaktowi z elementami pod napięciem.
• Stopień ochrony IP30/40: zapewnia odpowiednią ochronę przed wnikaniem ciał stałych (IP30 – ochrona przed narzędziami i drutami >2,5 mm, IP40 – przed drobnymi przedmiotami >1 mm) w typowych warunkach montażu w rozdzielnicy.
• Dedykowany do wyłączników 3VA1: gwarantuje idealne dopasowanie i niezawodne działanie w połączeniu z wyłącznikami kompaktowymi Siemens 3VA10/11.
• Wygodna obsługa czołowa: napęd obrotowy umożliwia łatwe załączanie i wyłączanie bez konieczności dostępu do wnętrza rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne są zgodne z zasadami dobrej praktyki inżynierskiej dla akcesoriów do wyłączników kompaktowych.

Zastosowanie

Przedni napęd obrotowy z wyłączeniem awaryjnym i blokadą drzwi jest przeznaczony do montażu w rozdzielnicach przemysłowych i budynkowych, gdzie wymagana jest bezpieczna obsługa wyłączników głównych oraz funkcja awaryjnego zatrzymania. Idealne rozwiązanie w aplikacjach wymagających ochrony przed nieupoważnionym dostępem.

• Awaryjne wyłączanie zasilania w maszynach i liniach produkcyjnych – szybkie odcięcie napięcia w sytuacji zagrożenia.
• Blokada drzwi rozdzielnicy w obwodach głównych – zapobiega otwarciu obudowy przy włączonym wyłączniku.
• Sterowanie wyłącznikiem kompaktowym w trudno dostępnych miejscach – wygodna obsługa z przodu szafy.
• Automatyka budynkowa i przemysłowa – jako element systemów bezpieczeństwa i zarządzania energią.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Napęd montuje się na wyłączniku kompaktowym 3VA1 zgodnie z instrukcją. Użyj odpowiednich narzędzi i nie przekraczaj momentu dokręcania określonego w karcie katalogowej. Przekrój przewodów (jeśli dotyczy) dobierz do prądu znamionowego wyłącznika. Produkt przeznaczony jest do montażu na szynie TH35.

FAQ

• Czy napęd posiada podświetlenie? W standardowym wyposażeniu produkt nie zawiera zestawu oświetleniowego. Opcjonalny zestaw oświetleniowy jest dostępny osobno – umożliwia optymalne rozpoznawanie położenia wyłącznika nawet w przypadku silnego zabrudzenia.
• Jaki jest stopień ochrony napędu? Produkt ma stopień ochrony IP30/40, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 2,5 mm (IP30) oraz powyżej 1 mm (IP40) – w zależności od konfiguracji montażu i zastosowanych uszczelek. Nie jest odporny na wodę.
• Czy napęd można stosować jako wyłącznik główny? Tak, napęd jest przeznaczony do współpracy z wyłącznikami kompaktowymi 3VA1, które pełnią funkcję wyłącznika głównego. Funkcja wyłączenia awaryjnego pozwala na szybkie przerwanie obwodu, ale nie zastępuje odłącznika izolacyjnego – należy stosować zgodnie z przeznaczeniem.
