Napęd obrotowy przedni standard z blokadą drzwi IEC IP30/40 akcesorium do: 3VA10/11 | 3VA9157-0EK21 Siemens

Alternatywny kod produktu: 3VA91570EK21

Opis i Kluczowe Cechy

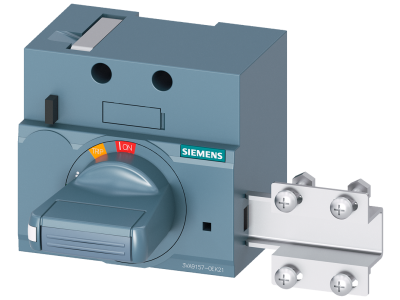

Napęd obrotowy przedni standard z blokadą drzwi 3VA9157-0EK21 firmy Siemens to akcesorium przeznaczone do wyłączników kompaktowych serii 3VA10/11. Umożliwia wygodne i bezpieczne ręczne załączanie/wyłączanie obwodu bez konieczności otwierania drzwi rozdzielnicy. Wyposażony w funkcję blokady drzwi oraz deklarowany stopień ochrony IP30/40, zapewnia ergonomiczną obsługę przy jednoczesnym zachowaniu wymogów bezpieczeństwa.

• Blokada drzwi: uniemożliwia otwarcie drzwi rozdzielnicy, gdy wyłącznik znajduje się w pozycji załączonej – zwiększa bezpieczeństwo personelu podczas prac eksploatacyjnych.
• Stopień ochrony IP30/40: odpowiedni do montażu w typowych rozdzielnicach przemysłowych oraz budynkowych – chroni przed wnikaniem ciał stałych i bryzgów wody (strona czołowa IP30, strona drzwi IP40).
• Napęd przedni standardowy: umożliwia intuicyjną obsługę wyłącznika z zewnątrz rozdzielnicy – skraca czas reakcji i ułatwia codzienną pracę.
• Kompatybilność z wyłącznikami 3VA10/11: dedykowany osprzęt gwarantuje bezproblemowy montaż i niezawodne działanie z daną serią aparatów.
• Możliwość ryglowania i zamykania: napęd oferuje różne opcje blokowania położenia wyłącznika – pozwala na zabezpieczenie przed przypadkowym przełączeniem.

Zgodność z Normami

Napęd obrotowy 3VA9157-0EK21 spełnia wymogi deklarowanego stopnia ochrony IP30/IP40 zgodnie z normami IEC. Produkt posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Akcesorium przeznaczone jest do montażu w rozdzielnicach niskiego napięcia, w których zastosowano wyłączniki kompaktowe Siemens 3VA10/11. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych wymagających bezpiecznego i ergonomicznego sterowania głównym wyłącznikiem.

• Główne wyłączniki w rozdzielnicach głównych i podrozdzielnicach – umożliwia wygodne odcięcie zasilania bez otwierania drzwi.
• Rozdzielnice z wymogiem blokady dostępu – funkcja blokady drzwi zapobiega otwarciu szafy przy włączonym wyłączniku, podnosząc bezpieczeństwo.
• Systemy awaryjnego stopu (emergency stop) – napęd obrotowy może służyć jako element szybkiego wyłączenia w sytuacjach krytycznych.
• Automatyka budynkowa i sterowanie procesami – tam, gdzie konieczny jest stały, czytelny wizualnie wskaźnik stanu wyłącznika (opcjonalny zestaw oświetleniowy).

Wskazówki Montażowe

Montaż napędu obrotowego przedniego z blokadą drzwi powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od całego układu. Napęd mocuje się na płycie czołowej rozdzielnicy lub w drzwiach, zgodnie z instrukcją producenta. Momenty dokręcania oraz dopuszczalne przekroje przewodów (jeśli dotyczy) należy stosować według dokumentacji technicznej wyłącznika 3VA. Po zamontowaniu sprawdzić poprawność działania blokady drzwi.

FAQ

• Czy napęd 3VA9157-0EK21 jest wyposażony w podświetlenie? Wersja standardowa (indeks 3VA9157-0EK21) nie posiada zestawu oświetleniowego. Producent oferuje opcjonalny zestaw oświetleniowy, który można dokupić osobno – umożliwia on optyczne rozpoznawanie położenia wyłącznika nawet przy zabrudzeniu.
• Jaki jest stopień ochrony tego napędu? Deklarowany stopień ochrony wynosi IP30 od strony przedniej (płyta czołowa) oraz IP40 od strony drzwi (po zamontowaniu). Szczegółowe dane znajdują się w karcie katalogowej produktu.
• Czy napęd pozwala na ryglowanie wyłącznika w pozycji wyłączonej? Tak, napęd posiada funkcję blokady drzwi, która uniemożliwia otwarcie drzwi rozdzielnicy przy załączonym wyłączniku. Dodatkowo możliwe jest zastosowanie zewnętrznych zamków i zawieszek w ramach dostępnych opcji ryglowania.
