Napęd obrotowy przedni standard IEC IP30/40 zestaw oświetleniowy 24 V DC akcesorium do: 3VA10/11 | 3VA9157-0EK13 Siemens

Alternatywny kod produktu: 3VA91570EK13

Opis i Kluczowe Cechy

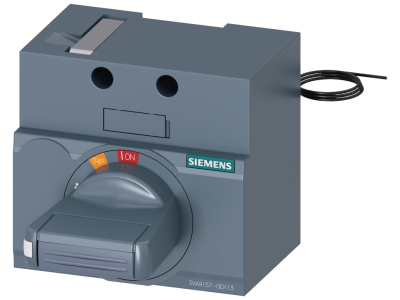

Napęd obrotowy przedni standard z zestawem oświetleniowym 24 V DC marki Siemens (symbol 3VA9157-0EK13) to dedykowane akcesorium do wyłączników kompaktowych serii 3VA10 i 3VA11. Umożliwia wygodną obsługę i sygnalizację położenia wyłącznika również w warunkach ograniczonej widoczności. Stopień ochrony IP30/40 zapewnia odporność na wnikanie ciał stałych i rozpryski wody.

• Zestaw oświetleniowy 24 V DC: Pozwala na optymalne rozpoznawanie położenia przełącznika (załączony/wyłączony) nawet przy silnym zabrudzeniu obudowy, co podnosi bezpieczeństwo eksploatacji.
• Stopień ochrony IP30/40: Gwarantuje ochronę przed wnikaniem ciał stałych o średnicy ≥2,5 mm (IP30) oraz przed rozpryskami wody (IP40) – odpowiedni do montażu w rozdzielnicach i szafach sterowniczych.
• Kompatybilność z wyłącznikami 3VA10 i 3VA11: Precyzyjne dopasowanie mechaniczne i elektryczne do serii Siemens 3VA zapewnia niezawodne działanie i łatwy montaż.
• Elastyczność montażu: Dostępny w wariantach napędu przedniego, drzwiowego i ściany bocznej, co umożliwia optymalne dostosowanie do układu rozdzielnicy.
• Możliwość ryglowania i zamykania: Umożliwia zabezpieczenie wyłącznika przed nieuprawnionym lub przypadkowym załączeniem, zwiększając bezpieczeństwo podczas prac serwisowych.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm dotyczących bezpieczeństwa i ochrony oraz posiada certyfikat CE. Stopień ochrony IP30/40 określono zgodnie z obowiązującymi standardami dla aparatury rozdzielczej.

Zastosowanie

Napęd obrotowy przedni z zestawem oświetleniowym przeznaczony jest do sterowania i sygnalizacji stanu wyłączników kompaktowych w instalacjach przemysłowych i komercyjnych. Sprawdza się wszędzie tam, gdzie wymagana jest ergonomiczna obsługa i czytelna informacja o położeniu wyłącznika.

• Sterowanie wyłącznikiem kompaktowym w rozdzielnicach głównych i podrozdzielniach.
• Zdalna obsługa wyłącznika w szafach sterowniczych – np. w aplikacjach wymagających wyłączania awaryjnego.
• Sygnalizacja stanu załączenia/wyłączenia dzięki wbudowanemu zestawowi oświetleniowemu 24 V DC.
• Montaż w drzwiach rozdzielnicy lub ścianie bocznej – wygodny dostęp i obsługa bez konieczności otwierania obudowy.

Wskazówki Montażowe

Montaż napędu obrotowego oraz podłączenie zestawu oświetleniowego 24 V DC może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od wyłącznika kompaktowego. Należy postępować zgodnie z dokumentacją techniczną producenta – w szczególności przestrzegać momentów dokręcania śrub oraz stosować przewody o przekroju dobranym do prądu obciążenia (zgodnie ze specyfikacją wyłącznika). Po zamontowaniu sprawdzić poprawność działania mechanizmu i sygnalizacji świetlnej.

FAQ

• Czy zestaw oświetleniowy wymaga dodatkowego zasilania? Tak, zestaw oświetleniowy zasilany jest napięciem 24 V DC. Należy podłączyć go zgodnie ze schematem połączeń zawartym w dokumentacji produktu.
• Jaki jest stopień ochrony napędu? Producent deklaruje stopień ochrony IP30/40. Oznacza to ochronę przed wnikaniem ciał stałych o średnicy ≥2,5 mm oraz przed rozpryskami wody. Dokładna uzyskana wartość zależy od sposobu montażu (ściana przednia/drzwiowa/boczna).
• Czy napęd umożliwia blokadę w pozycji wyłączonej? Tak, istnieje możliwość zamykania i ryglowania napędu, co pozwala zabezpieczyć wyłącznik przed przypadkowym lub nieuprawnionym załączeniem – szczególnie przydatne podczas konserwacji i prac serwisowych.
