Napęd obrotowy przedłużony, czarny dla Compact NSX100/160/250 3P/4P, Compaxt NSX, INS, INV, Fupact | LV429338 Schneider Electric

Opis i Kluczowe Cechy

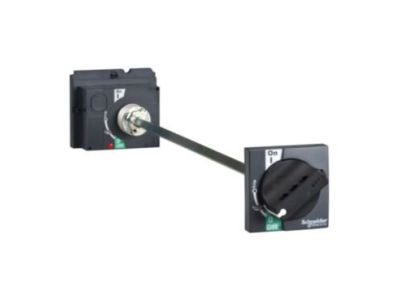

Napęd obrotowy przedłużony o numerze katalogowym LV429338 to zaawansowane akcesorium sterownicze zaprojektowane przez renomowanego producenta Schneider Electric. Produkt ten dedykowany jest do współpracy z wyłącznikami i rozłącznikami z serii Compact NSX100, NSX160 oraz NSX250 w wersjach 3-biegunowych (3P) i 4-biegunowych (4P), a także z aparatami serii INS, INV oraz Fupact. Głównym zadaniem napędu jest umożliwienie bezpiecznego i ergonomicznego operowania aparatem bez konieczności otwierania elewacji rozdzielnicy.

• Kolorystyka: Klasyczny czarny kolor uchwytu zapewnia estetyczny wygląd i czytelność na panelu sterowniczym.
• Konstrukcja przedłużona: Wyposażenie w specjalną przedłużkę (wałek) pozwala na przeniesienie napędu z aparatu zamontowanego w głębi szafy na jej drzwi frontowe.
• Blokada drzwi: Zintegrowany mechanizm blokady uniemożliwia otwarcie drzwi rozdzielnicy, gdy aparat znajduje się w pozycji załączonej (ON), co znacząco podnosi poziom bezpieczeństwa obsługi.
• Możliwość kłódkowania: Napęd jest zamykany, co pozwala na zabezpieczenie aparatu w pozycji otwartej (OFF) za pomocą kłódek, wspierając procedury LOTO (Lockout/Tagout).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających środowiskach przemysłowych. Napęd spełnia wymagania normy IEC 60947-2 oraz IEC 60947-3, które definiują standardy dla aparatury niskonapięciowej. Dzięki wysokiej jakości wykonania, akcesorium to utrzymuje stopień ochrony IP zadeklarowany dla obudowy (zazwyczaj IP54 lub IP55 przy zastosowaniu odpowiednich uszczelek), co chroni wnętrze rozdzielnicy przed pyłem i wilgocią.

Zastosowanie

Napęd obrotowy LV429338 znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii oraz automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem wszędzie tam, gdzie aparatura modułowa lub kompaktowa jest zabudowana wewnątrz szaf sterowniczych, a operator musi mieć szybki dostęp do sterowania zasilaniem. Doskonale sprawdza się w centrach danych, zakładach produkcyjnych oraz w rozdzielnicach głównych obiektów komercyjnych, współpracując z seriami Compact NSX, INS oraz INV.

Wskazówki Montażowe

Montaż napędu przedłużonego wymaga precyzyjnego osiowania wałka względem mechanizmu aparatu i otworu w drzwiach rozdzielnicy. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Dopasowanie długości: Przedłużka powinna zostać przycięta do odpowiedniej długości, wynikającej z głębokości montażu aparatu względem płaszczyzny drzwi.
• Moment dokręcania: Wszystkie śruby mocujące mechanizm napędu na aparacie powinny być dokręcone z momentem zalecanym przez producenta, aby uniknąć luzów mechanicznych.
• Weryfikacja blokady: Po montażu należy sprawdzić poprawność działania blokady drzwi oraz płynność ruchu pokrętła w pełnym zakresie pracy (OFF-ON-TRIP).

FAQ

• Czy napęd LV429338 pasuje do starszych serii Compact NS? Napęd jest zoptymalizowany pod kątem serii NSX, INS oraz INV. W przypadku starszych wykonań należy zweryfikować kompatybilność mechaniczną z dokumentacją techniczną Schneider Electric.
• Czy kłódka jest dołączona do zestawu? Nie, system umożliwia blokowanie za pomocą standardowych kłódek przemysłowych, które należy dokupić osobno.
• Jaki jest stopień ochrony po zamontowaniu napędu na drzwiach? Standardowo napęd zapewnia stopień ochrony IP54, co jest wystarczające dla większości zastosowań wewnątrzbudynkowych.
