Napęd obrotowy nadrzwiowy do wyłączników kompaktowych LS Electric serii TS100-250 | EH2-S TS250 Aniro

Opis i Kluczowe Cechy

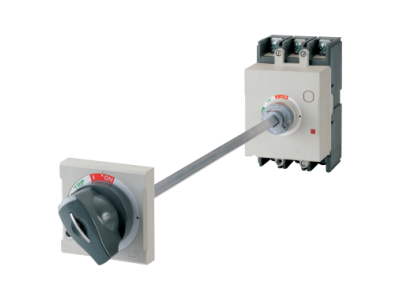

Napęd obrotowy nadrzwiowy o oznaczeniu EH2-S TS250 to profesjonalne akcesorium dedykowane do wyłączników kompaktowych (MCCB) marki LS Electric z serii Susol TS100, TS160 oraz TS250. Urządzenie to umożliwia precyzyjne i bezpieczne operowanie aparatem bez konieczności otwierania elewacji rozdzielnicy, co znacząco podnosi standardy bezpieczeństwa obsługi instalacji elektrycznych. Mechanizm charakteryzuje się wysoką wytrzymałością mechaniczną oraz ergonomiczną rączką, która zapewnia pewny chwyt nawet w trudnych warunkach przemysłowych. Dzięki zastosowaniu napędu nadrzwiowego, użytkownik zyskuje czytelną sygnalizację stanu pracy wyłącznika (ON, OFF, TRIP), co ułatwia diagnostykę i codzienną eksploatację systemów zasilania.

• Kompatybilność z serią TS100, TS160 oraz TS250 marki LS Electric.
• Możliwość blokady rączki w pozycji otwartej (OFF) za pomocą kłódek, co wspiera procedury LOTO (Lockout/Tagout).
• Wysoki stopień ochrony frontu, chroniący wnętrze szafy przed pyłem i wilgocią.
• Solidna konstrukcja mechaniczna gwarantująca długą żywotność przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Napęd EH2-S TS250 spełnia wymagania normy IEC 60947, co potwierdza jego przydatność do zastosowań profesjonalnych w przemyśle i budownictwie komercyjnym. Akcesorium posiada certyfikację CE, co gwarantuje zgodność z europejskimi dyrektywami bezpieczeństwa. Materiały użyte do produkcji są odporne na starzenie termiczne oraz posiadają właściwości samogasnące, co jest kluczowe w systemach ochrony przeciwpożarowej rozdzielnic.

Zastosowanie

Napęd obrotowy nadrzwiowy znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii. Jest niezbędnym elementem w szafach sterowniczych i rozdzielczych, gdzie wyłączniki kompaktowe zamontowane są głęboko na płycie montażowej. Idealnie sprawdza się w centrach sterowania silnikami (MCC), głównych tablicach rozdzielczych w obiektach przemysłowych oraz w infrastrukturze krytycznej. Dzięki możliwości wyprowadzenia sterowania na drzwi szafy, napęd ten jest kluczowy w aplikacjach wymagających częstego resetowania aparatów po wyzwoleniu lub manualnego odłączania sekcji zasilania przez personel techniczny.

Wskazówki Montażowe

Montaż napędu EH2-S TS250 wymaga precyzyjnego przygotowania otworu w drzwiach rozdzielnicy zgodnie z dołączonym szablonem wiercenia. Mechanizm składa się z podstawy montowanej bezpośrednio na wyłączniku oraz rączki z wałkiem przenoszącym napęd montowanej na elewacji. Należy zwrócić szczególną uwagę na osiowość montażu, aby zapewnić płynną pracę mechanizmu obrotowego. Wałek łączący może zostać przycięty do odpowiedniej długości, co pozwala na dopasowanie napędu do szaf o różnej głębokości. Po zakończeniu montażu zaleca się przeprowadzenie kilku próbnych cykli załączenia i wyłączenia przy otwartych i zamkniętych drzwiach, aby upewnić się, że blokada drzwiowa działa poprawnie.

FAQ

• Czy napęd EH2-S TS250 pasuje do wyłączników innych producentów? Nie, napęd jest dedykowany wyłącznie do aparatów LS Electric serii Susol TS100-250.
• Czy rączka posiada blokadę drzwi w pozycji ON? Tak, większość napędów nadrzwiowych tej serii posiada zintegrowaną blokadę, która uniemożliwia otwarcie drzwi szafy, gdy wyłącznik znajduje się w pozycji załączonej.
• Jaki jest stopień ochrony IP po zamontowaniu napędu? Standardowo napędy te oferują stopień ochrony IP54 lub wyższy od strony czołowej, pod warunkiem prawidłowego montażu z użyciem dostarczonych uszczelek.
