Napęd grzybkowych przycisków bezpieczeństwa, M22-PVS/K01 RMQ-Titan M22 | 216514 Eaton

Alternatywny kod produktu: M22-PVS/K01

Opis i Kluczowe Cechy

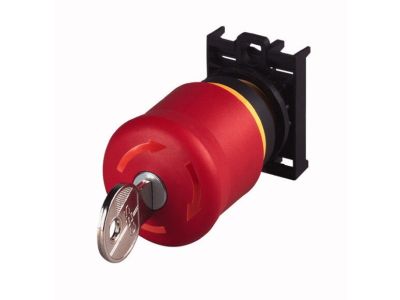

Napęd grzybkowego przycisku bezpieczeństwa Eaton RMQ-Titan M22-PVS/K01 (symbol 216514) to kompletne urządzenie zatrzymania awaryjnego zaprojektowane zgodnie z wymogami ISO 13850/EN 418. Wyposażony w jeden styk normalnie zamknięty (NC) z wymuszonym otwarciem według IEC/EN 60947-5-1, zapewnia niezawodne przerywanie obwodu sterowania w sytuacjach krytycznych. Czerwony grzybek o średnicy 38 mm na żółtej podstawie (RAL 3000) oraz wysoki stopień ochrony IP66, IP67 i IP69K gwarantują trwałość w trudnych warunkach przemysłowych. Odblokowanie możliwe wyłącznie za pomocą dołączonego kluczyka, co zapobiega przypadkowemu resetowi.

• 1 styk NC z wymuszonym otwarciem (IEC/EN 60947-5-1): Gwarantuje bezpieczne przerwanie obwodu sterowania nawet w przypadku zgrzania styków – kluczowa cecha dla układów bezpieczeństwa maszyn.
• Stopień ochrony IP66, IP67, IP69K: Odporny na kurz, strumienie wody, chwilowe zanurzenie oraz mycie wysokociśnieniowe – idealny do aplikacji w przemyśle spożywczym, chemicznym i na zewnątrz.
• Odblokowanie kluczykiem: Uniemożliwia nieautoryzowane lub przypadkowe ponowne załączenie, spełniając wymogi norm bezpieczeństwa.
• Skok siłownika 4,8 mm (min. siła 15 N): Precyzyjnie zaprojektowana charakterystyka zapewnia pewne wymuszone otwarcie styku zgodnie z DIN EN 60947-5-1, K.5.4.1.
• Podświetlenie: brak (niepodświetlane): Niezawodna, bezawaryjna praca bez elementów elektroniki – zmniejsza ryzyko uszkodzeń w wibracjach i ekstremalnych temperaturach.

Zgodność z Normami

Napęd spełnia wymagania norm IEC/EN 60947 oraz VDE 0660. Dodatkowo konstrukcja zabezpieczająca przed manipulacją i wymuszone otwarcie są zgodne z ISO 13850/EN 418 oraz DIN EN 60947-5-1 (punkt K.5.4.1). Posiada certyfikat CE.

Zastosowanie

Przycisk przeznaczony do pracy w układach zatrzymania awaryjnego maszyn i urządzeń, wszędzie tam, gdzie wymagana jest niezawodna funkcja bezpieczeństwa.

• Sterowanie zatrzymaniem awaryjnym w obrabiarkach, prasach, liniach produkcyjnych.
• Impuls wyłączający do styczników bezpieczeństwa, przekaźników lub wejść PLC w systemach Safety.
• Sygnalizacja stanu awaryjnego w rozdzielnicach i pulpitach operatorskich.
• Zastosowania zewnętrzne i w agresywnym środowisku (mycie CIP, zapylenie, wilgoć).

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie przeznaczone jest do paneli o wycięciu Ø22,3 mm (standard zgodny z RMQ-Titan). Połączenia śrubowe wykonać zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekroje przewodów dobrać do prądu obwodu sterowania (brak danych producenta – stosować typowe wartości dla 24 V DC / 230 V AC). Bezwzględnie odłączyć napięcie przed jakimikolwiek pracami.

FAQ

• Czy przycisk jest podświetlany? Nie, model M22-PVS/K01 jest niepodświetlany. W razie potrzeby sygnalizacji stanu można zastosować osobny moduł sygnalizacyjny serii RMQ-Titan.
• Jaki stopień ochrony ma to urządzenie? Producent deklaruje IP66, IP67 oraz IP69K, co oznacza odporność na pył, wodę pod ciśnieniem i gorącą parę – odpowiednie do zastosowań w przemyśle spożywczym i ciężkich warunkach.
• Czy styk działa jako normalnie zamknięty (NC) i czy jest bezpieczny? Tak, jest to jeden styk NC z wymuszonym otwarciem zgodnie z IEC/EN 60947-5-1. Oznacza to, że w przypadku mechanicznego uszkodzenia styki są fizycznie rozwierane, co gwarantuje bezpieczne przerwanie obwodu.
