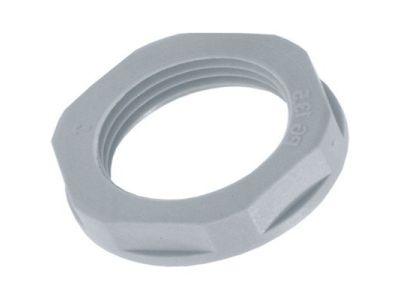

Nakrętka SKINTOP GMP-GL-M 63x1,5 jasnoszara RAL 7035 | 53119073 Lapp Kabel

Opis i Kluczowe Cechy

Nakrętka zabezpieczająca SKINTOP® GMP-GL-M o gwincie M63x1,5 (symbol 53119073) to element mocujący przeznaczony do dławnic kablowych SKINTOP® i SKINDICHT®. Wykonana z poliamidu wzmocnionego włóknem szklanym w kolorze jasnoszarym RAL 7035, zapewnia wysoką stabilność mechaniczną oraz odporność na oleje i substancje chemiczne. Szerokość klucza 75 mm umożliwia pewny montaż, a specjalnie ukształtowana powierzchnia podparcia chroni obudowę przed zarysowaniami.

• Materiał – poliamid wzmocniony włóknem szklanym: gwarantuje wysoką wytrzymałość mechaniczną i odporność na naprężenia, co wydłuża żywotność połączenia w instalacjach przemysłowych.
• Samogasnący zgodnie z UL94 V-2: zwiększa bezpieczeństwo pożarowe w miejscu instalacji – nakrętka nie podtrzymuje płomienia po usunięciu źródła ognia.
• Bezhalogenowy: w przypadku pożaru nie emituje toksycznych gazów halogenowych, co ma znaczenie w obiektach użyteczności publicznej i pomieszczeniach zamkniętych.
• Powierzchnia podparcia ułatwiająca montaż: specjalnie zaprojektowana geometria umożliwia pewne osadzenie klucza i jednocześnie chroni lakierowaną lub gładką obudowę przed zarysowaniami.
• Certyfikacja UL (w połączeniu z dławnicą SKINTOP® z tworzywa sztucznego z aprobatą UL): potwierdza zgodność z wymaganiami północnoamerykańskimi, co ułatwia eksport urządzeń oraz stosowanie w projektach międzynarodowych.

Zgodność z Normami

Produkt posiada certyfikat UL zgodny z danymi technicznymi (ważne tylko w połączeniu z dławnicą kablową SKINTOP® z tworzywa sztucznego z aprobatą UL). Nakrętka spełnia wymagania normy UL94 dla klasy palności V-2. Wykonanie z poliamidu bezhalogenowego jest zgodne z europejskimi trendami w zakresie bezpieczeństwa pożarowego. Produkt oznaczony jest znakiem CE.

Zastosowanie

Nakrętka SKINTOP GMP-GL-M jest przeznaczona do zamykania dławnic kablowych wewnątrz aplikacji oraz do montażu w cienkościennych obudowach bez gwintu, które umożliwiają jedynie otwór przejściowy. Dzięki swej konstrukcji znajduje zastosowanie w:

• zamykaniu dławnic kablowych SKINTOP® / SKINDICHT® od strony wewnętrznej obudowy (np. w szafach sterowniczych, rozdzielnicach),
• mocowaniu dławnic w obudowach cienkościennych z jednym otworem przejściowym – nakrętka tworzy gwint od wewnątrz,
• instalacjach przemysłowych wymagających wysokiej odporności na oleje, smary i środki chemiczne (np. w maszynach, liniach produkcyjnych),
• urządzeniach eksportowanych na rynek Ameryki Północnej – w połączeniu z certyfikowaną dławnicą kablową SKINTOP®.

Wskazówki Montażowe

Montaż nakrętki SKINTOP GMP-GL-M powinien być przeprowadzany przez wykwalifikowany personel zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Nakrętkę montuje się na dławnicy kablowej za pomocą klucza o szerokości 75 mm, dokręcając z momentem zalecanym w karcie katalogowej dławnicy. W przypadku montażu w cienkościennej obudowie bez gwintu, należy zapewnić dostęp do obu stron panelu. Przekrój przewodów oraz sposób uszczelnienia muszą być dobrane do konkretnego zastosowania i warunków środowiskowych.

FAQ

• Czy nakrętka nadaje się do stosowania na zewnątrz? Nakrętka w kolorze jasnoszarym RAL 7035 nie jest dedykowana do pracy na wolnym powietrzu – producent wskazuje odporność na promieniowanie UV wyłącznie dla wersji czarnych. W warunkach zewnętrznych zaleca się stosowanie wariantów czarnych z aprobatą UV.
• Jakie są wymagania dotyczące dławnicy do uzyskania certyfikacji UL? Certyfikat UL nakrętki jest ważny tylko w połączeniu z dławnicą kablową SKINTOP® z tworzywa sztucznego posiadającą własną aprobatę UL. Przed zastosowaniem w projektach północnoamerykańskich należy sprawdzić zgodność obu elementów.
• Czy nakrętka jest odporna na wysokie temperatury? Poliamid wzmocniony włóknem szklanym wykazuje dobrą stabilność termiczną, jednak producent nie podaje konkretnych zakresów temperatur w dostarczonych danych. W zastosowaniach wymagających odporności cieplnej należy sprawdzić kartę katalogową konkretnej dławnicy i nakrętki.
