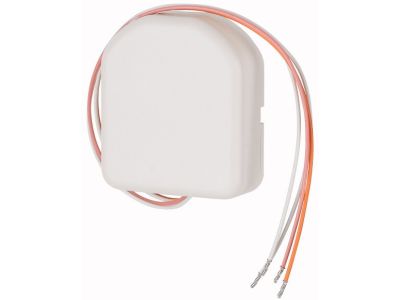

Nadajnik z wejściem binarnym, UP, 2xzestyk sygnału, CBEU-02/02 xComfort | 265627 Eaton

Alternatywny kod produktu: CBEU-02/02

Opis i Kluczowe Cechy

Nadajnik z wejściem binarnym CBEU-02/02 to element bezprzewodowego systemu sterowania xComfort przeznaczony do montażu podtynkowego (UP). Wyposażony w dwa niezależne styki sygnałowe, umożliwia przekazywanie poleceń do odbiorników systemu bez konieczności prowadzenia magistrali komunikacyjnej. Dzięki komunikacji radiowej instalacja jest szybka i nie wymaga ingerencji w istniejące okablowanie.

• Dwa wejścia binarne (styki sygnałowe): pozwalają na podłączenie zewnętrznych przycisków, łączników lub czujników, które wysyłają sygnały sterujące do innych urządzeń w systemie xComfort.
• Montaż podtynkowy (UP): urządzenie instaluje się w standardowej puszce podtynkowej, co ułatwia zabudowę w istniejących instalacjach i zapewnia estetyczny wygląd.
• Bezprzewodowa komunikacja radiowa: eliminuje konieczność prowadzenia przewodów magistralnych, redukując koszty i czas montażu w porównaniu z tradycyjnymi systemami sterowania.
• Integracja z systemem xComfort: nadajnik współpracuje z odbiornikami, siłownikami i modułami tego samego systemu, umożliwiając tworzenie rozproszonej inteligentnej instalacji.
• Kompaktowa konstrukcja: zapewnia łatwe umieszczenie w puszce oraz pozostawia miejsce na inne elementy instalacji.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznaczenie CE. Jako element bezprzewodowego systemu sterowania spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania określone dla urządzeń radiowych. Dokładne normy szczegółowe znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Nadajnik CBEU-02/02 znajduje zastosowanie w domach, biurach i obiektach komercyjnych wykorzystujących system xComfort do bezprzewodowej automatyki budynkowej. Za pomocą podłączonych styków sygnałowych można sterować pracą oświetlenia, rolet, ogrzewania oraz innych urządzeń elektrycznych.

• Sterowanie oświetleniem – podłączenie łączników ściennych umożliwia włączanie/wyłączanie lub ściemnianie źródeł światła przez radiowe odbiorniki xComfort.
• Zarządzanie roletami i markizami – impulsy z przycisków są przesyłane do siłowników rolet, realizując funkcje podnoszenia, opuszczania i zatrzymywania.
• Regulacja ogrzewania – współpraca z głowicami termostatycznymi lub siłownikami zaworów w systemie ogrzewania podłogowego lub grzejnikowego.
• Sygnalizacja i automatyka – integracja z czujnikami (np. magnetycznymi, ruchu) do wysyłania alarmów lub wyzwalania scen oświetleniowych.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające w rozdzielnicy. Urządzenie instaluje się w standardowej puszce podtynkowej o głębokości co najmniej 40 mm na szynie lub bezpośrednio w puszce (zgodnie z instrukcją producenta). Przewody sygnałowe należy podłączać do zacisków nadajnika, stosując odpowiednie końcówki i dokręcając śruby z momentem zgodnym z dokumentacją techniczną. Przekrój przewodów należy dobrać do prądu i warunków pracy. Po zamontowaniu należy sprawdzić poprawność połączeń i zasilić instalację przed konfiguracją systemu xComfort.

FAQ

• Jakie sygnały można podłączyć do wejść binarnych? Wejścia akceptują bezpotencjałowe styki (np. przyciski, łączniki, czujniki magnetyczne). Stan zamknięcia/otwarcia styku jest wykrywany przez nadajnik i przesyłany drogą radiową do odbiorników systemu xComfort.
• Czy nadajnik wymaga zasilania zewnętrznego? Urządzenie pobiera zasilanie z systemu xComfort – szczegóły dotyczące napięcia i poboru prądu znajdują się w dokumentacji technicznej. W typowej instalacji nadajnik jest zasilany z modułu centralnego lub dedykowanego zasilacza.
• Jaki jest zasięg komunikacji radiowej? Zasięg w terenie otwartym jest zgodny z parametrami systemu xComfort. W budynkach może być ograniczony przez ściany i przeszkody – zaleca się zachowanie odległości nie większej niż 30 m w obrębie kondygnacji. W razie potrzeby można zastosować wzmacniacze sygnału (repeatery) dostępne w ofercie.
