"N-Connect male termination Impedance TI795-1N 50 ohm | 6GK5795-1TN00-1AA0 Siemens

Alternatywny kod produktu: 6GK57951TN001AA0

Opis i Kluczowe Cechy

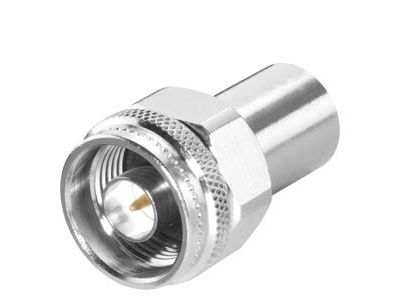

Terminator impedancyjny Siemens SIMATIC NET TI795-1N (symbol 6GK5795-1TN00-1AA0) zakończony złączem N-Connect męskim, przeznaczony do dopasowania impedancji w instalacjach sieci bezprzewodowych. Urządzenie oferuje impedancję 50 omów oraz pasmo pracy 0–6 GHz, co pozwala na pracę zarówno w paśmie 2,4 GHz, jak i 5 GHz. Dzięki stopniowi ochrony IP65 sprawdza się w wymagających warunkach zewnętrznych i przemysłowych.

• Impedancja 50 omów: Zapewnia dopasowanie falowe linii transmisyjnej, minimalizując odbicia sygnału i gwarantując stabilną transmisję danych.
• Zakres częstotliwości 0–6 GHz: Obsługa szerokiego spektrum, w tym pasm 2,4 GHz i 5 GHz – idealny do nowoczesnych sieci WLAN i systemów IoT.
• Stopień ochrony IP65: Odporność na pył i strugi wody, umożliwiająca montaż na zewnątrz budynków, w halach produkcyjnych i innych trudnych środowiskach.
• Złącze N-Connect męskie: Solidne, odporne na wibracje połączenie stosowane w profesjonalnych instalacjach antenowych i sieciach przemysłowych.
• Konstrukcja dla pasm 2,4 i 5 GHz: Gotowy do pracy w popularnych standardach Wi-Fi, bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt jest zgodny z europejskimi standardami branżowymi i posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Zaprojektowany zgodnie z zaleceniami Siemens SIMATIC NET dla przemysłowych sieci komunikacyjnych.

Zastosowanie

Terminator TI795-1N znajduje zastosowanie wszędzie tam, gdzie wymagane jest dopasowanie impedancji na końcu linii transmisyjnej w celu redukcji odbić i poprawy SNR. Idealny do sieci WLAN, systemów IoT oraz instalacji antenowych w automatyce przemysłowej i budynkowej.

• Jako zakończenie magistrali antenowej w sieciach Wi-Fi 2,4/5 GHz w budynkach inteligentnych i halach produkcyjnych.
• W systemach telemetrycznych i zdalnego monitoringu, gdzie wymagana jest niezawodność połączenia bezstratnego.
• W instalacjach zewnętrznych (stacje bazowe, punkty dostępowe IP65) – terminator chroni port przed wilgocią i zwarciem.
• Do testowania i kalibracji urządzeń nadawczo-odbiorczych w laboratoriach i serwisie.

Wskazówki Montażowe

Montaż terminatora powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP/E lub elektronicznymi. Przed podłączeniem należy bezwzględnie odłączyć napięzie zasilające urządzenia aktywne. Złącze N-Connect dokręcać ręcznie lub kluczem dynamometrycznym zgodnie z dokumentacją producenta (zalecany moment: 0,6–0,8 Nm). Upewnić się, że powierzchnie stykowe są czyste i nieuszkodzone. Produkt przeznaczony jest do montażu na kablach koncentrycznych o impedancji 50 omów (np. RG-213, LMR-400). Nie przekraczać zakresu temperatury pracy podanego w karcie katalogowej.

FAQ

• Czy terminator jest odporny na warunki atmosferyczne? Tak, stopień ochrony IP65 zabezpiecza przed pyłem oraz strugami wody, co pozwala na instalację na zewnątrz, pod warunkiem prawidłowego uszczelnienia gniazda.
• Jaka jest impedancja terminatora? Impedancja wynosi 50 omów (zgodnie z oznaczeniem w danych). Jest to standard dla większości profesjonalnych sieci WLAN i telekomunikacyjnych.
• Czy mogę go użyć do zakończenia portu antenowego w routerze domowym? Tak, o ile router wyposażony jest w złącze N-Connect żeńskie, a kabel antenowy ma impedancję 50 omów. Terminator poprawi jakość sygnału, eliminując odbicia na nieużywanym porcie.
