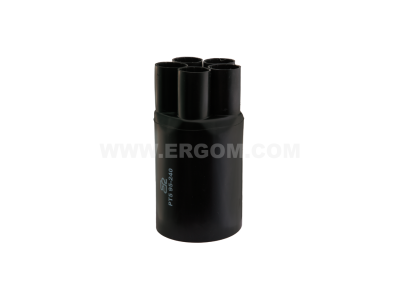

Mufa termokurczliwa rozdzielająca 5-żyłowa PT-5 95-240mm2 | E05ME-01060101301 Ergom

Alternatywny kod produktu: PT-5 95-240

Opis i Kluczowe Cechy

Mufa termokurczliwa rozdzielająca 5-żyłowa PT-5 (symbol E05ME-01060101301) przeznaczona jest do bezpiecznego i trwałego rozgałęziania kabli elektroenergetycznych. Oferuje zakres przekrojów od 95 do 240 mm², co umożliwia stosowanie w obwodach o dużym przekroju przewodów – redukuje ryzyko mikropęknięć i zapewnia stabilną izolację miejsc łączeń. Dzięki termokurczliwej konstrukcji dopasowuje się do żył kabla, tworząc szczelną barierę ochronną.

• Zakres przekrojów 95–240 mm²: uniwersalne dopasowanie do popularnych kabli energetycznych dużego przekroju – jedna mufa obsługuje szeroką gamę odbiorów bez konieczności stosowania adapterów.
• 5-żyłowa konstrukcja: przeznaczona do kabli pięciożyłowych (np. 5x (95-240) mm²) – umożliwia rozgałęzienie wszystkich faz, przewodu neutralnego i ochronnego (PE) w jednej obudowie.
• Termokurczliwa technologia: po podgrzaniu kurczy się i ściśle oplata żyły oraz zewnętrzną powłokę kabla – gwarantuje izolację odporną na wilgoć, kurz i uszkodzenia mechaniczne.
• Łatwy montaż: nie wymaga specjalistycznych narzędzi poza opalarką lub pistoletem termicznym – skraca czas instalacji i minimalizuje ryzyko błędów.
• Odporność na warunki eksploatacyjne: po skurczeniu mufa zachowuje elastyczność i wytrzymałość w szerokim zakresie temperatur – nadaje się do zastosowań wewnątrz i na zewnątrz (przy zachowaniu odpowiedniej ochrony przed UV).

Zgodność z Normami

Mufa termokurczliwa PT-5 została zaprojektowana zgodnie z obowiązującymi normami branżowymi dla osprzętu kablowego i posiada deklarację zgodności CE. Jej parametry techniczne odpowiadają wymaganiom stawianym mufom rozdzielającym stosowanym w sieciach niskiego napięcia. Aby zapewnić pełną zgodność z przepisami, montaż należy przeprowadzić zgodnie z wytycznymi producenta oraz obowiązującymi normami instalacyjnymi.

Zastosowanie

Mufa termokurczliwa rozdzielająca PT-5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne rozgałęzienie kabli pięciożyłowych o dużym przekroju. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących sieci.

• Rozgałęzianie kabli zasilających w rozdzielnicach głównych i podrozdzielnicach – umożliwia doprowadzenie napięcia do kilku odbiorów z jednego obwodu.
• Łączenie przewodów w przejściach kablowych, studzienkach i przepustach – tworzy szczelne połączenie odporne na wilgoć i zanieczyszczenia.
• Instalacje w budynkach przemysłowych i komercyjnych – idealna do rozgałęzień obwodów oświetleniowych, siłowych i sterowniczych.
• Systemy fotowoltaiczne i inne instalacje OZE – do łączenia i rozgałęzienia kabli DC o przekrojach do 240 mm².

Wskazówki Montażowe

Montaż mufy termokurczliwej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed rozpoczęciem prac należy oczyścić i przygotować końce kabli zgodnie z instrukcją producenta. Nakładanie mufy odbywa się przed skurczeniem, a następnie podgrzewa się ją równomiernie opalarką lub pistoletem termicznym aż do pełnego przylegania. Po ostygnięciu sprawdza się szczelność i brak widocznych uszkodzeń. Mufa montowana jest na szynie? (W przypadku mufy rozdzielającej nie stosuje się szyny DIN – montaż odbywa się bezpośrednio na kablu). Dla bezpieczeństwa należy również uziemić i połączyć ekrany (jeśli występują) zgodnie z dokumentacją techniczną.

FAQ

• Jaki jest zakres przekrojów dla tej mufy? Mufa termokurczliwa PT-5 obsługuje kable o przekroju żył od 95 do 240 mm². Jest przeznaczona do kabli pięciożyłowych – każda żyła (L1, L2, L3, N, PE) o tym samym lub różnym przekroju w podanym zakresie.
• Czy do montażu potrzebne są specjalne narzędzia? Tak, konieczna jest opalarka lub pistolet termiczny o regulowanej temperaturze (zalecana ok. 130–200°C w zależności od rodzaju mufy). Nie należy używać otwartego ognia. Przed montażem należy zapoznać się z instrukcją producenta.
• Czy mufa nadaje się do stosowania na zewnątrz? Tak, pod warunkiem że zostanie zabezpieczona przed bezpośrednim działaniem promieniowania UV (np. poprzez dodatkową osłonę kablową). Sama mufa po skurczeniu jest odporna na wilgoć i kurz (spełnia wymagania co najmniej IP54 w zależności od warunków montażu).
