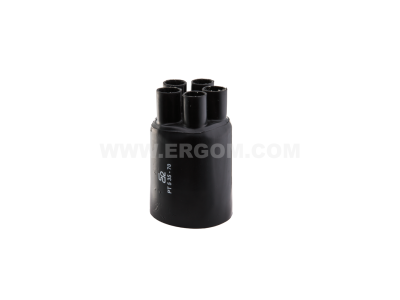

Mufa termokurczliwa rozdzielająca 5-żyłowa PT-5 35-70mm2 | E05ME-01060101201 Ergom

Alternatywny kod produktu: PT-5 35-70

Opis i Kluczowe Cechy

Mufa termokurczliwa rozdzielająca (palczatka) 5-żyłowa PT-5, oznaczona symbolem E05ME-01060101201, przeznaczona jest do kabli energetycznych o napięciu znamionowym 0,6/1 kV, takich jak YAKY i YKY. Dzięki zakresowi przekroju żył 35–70 mm² umożliwia bezpieczne i szczelne wykonywanie rozgałęzień w sieciach niskiego napięcia. Konstrukcja termokurczliwa zapewnia trwałe połączenie izolacyjne po zastosowaniu odpowiedniej temperatury.

• 5 żył: Pełna kompatybilność z typowymi kablami 5-żyłowymi (np. YKY 5x ...), co pozwala na wykonanie rozgałęzienia wszystkich przewodów w jednym procesie.
• Zakres przekroju 35–70 mm²: Uniwersalność dopasowania do przewodów o średnim i większym przekroju, stosowanych w instalacjach przemysłowych i rozdzielnicach głównych.
• Napięcie znamionowe 0,6/1 kV: Gwarancja bezpiecznej pracy w sieciach nn zgodnych z tym poziomem izolacji, bez ryzyka przebicia.
• Termokurczliwość: Po nagrzaniu mufa kurczy się, tworząc szczelną, mechaniczną i elektryczną izolację rozgałęzienia, odporną na wilgoć i zabrudzenia.
• Przeznaczenie do kabli YAKY i YKY: Sprawdzona konstrukcja dla popularnych typów kabli energetycznych, zarówno aluminiowych (YAKY), jak i miedzianych (YKY).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi europejskimi normami dla muf kablowych niskiego napięcia oraz posiada oznakowanie CE. Dokładne numery norm należy zweryfikować na podstawie dokumentacji producenta dostarczonej z wyrobem.

Zastosowanie

Mufa rozdzielająca PT-5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest wykonanie rozgałęzienia kabla energetycznego nn w sposób trwały i izolowany. Służy przede wszystkim do:

• Rozgałęziania kabli zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Wykonywania odejść od linii kablowej do mniejszych odbiorników lub szaf sterowniczych.
• Łączenia i rozgałęziania kabli w instalacjach przemysłowych, na budowach oraz w infrastrukturze komunalnej.
• Remontów i modernizacji istniejących linii kablowych nn, gdzie wymagana jest wymiana lub dodanie odgałęzienia.

Wskazówki Montażowe

Montaż mufy termokurczliwej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że kabel nie jest pod napięciem. Przygotuj końce kabla zgodnie z instrukcją producenta (usunięcie izolacji, oczyszczenie). Nałóż mufę na miejsce połączenia, a następnie równomiernie ogrzewaj opalarką lub palnikiem gazowym aż do pełnego skurczenia i wypłynięcia kleju (jeśli występuje). Postępuj ściśle według zaleceń producenta odnośnie temperatury i czasu nagrzewania. Przekrój przewodów musi mieścić się w deklarowanym zakresie 35–70 mm². Po zakończeniu montażu sprawdź wizualnie szczelność i izolacyjność połączenia.

FAQ

• Czy mufa nadaje się do kabli aluminiowych? Tak, mufa jest przeznaczona do kabli YAKY (aluminium) oraz YKY (miedź). W obu przypadkach zapewnia prawidłowe uszczelnienie i izolację.
• Jaki stopień ochrony IP zapewnia mufa po zamontowaniu? Producent nie podaje konkretnego stopnia IP. Mufy termokurczliwe po prawidłowym nagrzaniu tworzą szczelną powłokę izolacyjną, która zabezpiecza przed wilgocią i zabrudzeniami w typowych warunkach eksploatacji. Szczegółowe dane dotyczące odporności na warunki zewnętrzne należy sprawdzić w karcie katalogowej produktu.
• Czy do montażu wystarczy zwykła opalarka? Do nagrzania mufy termokurczliwej zaleca się użycie opalarki z regulacją temperatury lub palnika gazowego. Zbyt niska temperatura nie spowoduje pełnego skurczenia, zbyt wysoka może uszkodzić mufę. Postępuj zgodnie z instrukcją producenta dołączoną do wyrobu.
