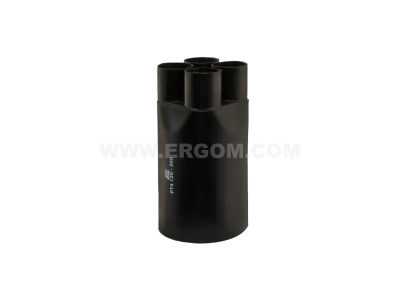

Mufa termokurczliwa rozdzielająca 4-żyłowa PT-4 120-300mm2 | E05ME-01060100901 Ergom

Opis i Kluczowe Cechy

Mufa termokurczliwa rozdzielająca, powszechnie znana w branży elektroinstalacyjnej jako palczatka, model PT-4 marki ERGOM, to wysokiej klasy komponent przeznaczony do profesjonalnego uszczelniania i zabezpieczania miejsc rozgałęzienia żył w kablach energetycznych. Produkt został zaprojektowany z myślą o kablach 4-żyłowych o przekroju znamionowym w szerokim zakresie od 120 mm² do 300 mm², co czyni go niezwykle uniwersalnym rozwiązaniem w elektroenergetyce ciężkiej. Wykonanie z wysokiej jakości usieciowanego poliolefiny gwarantuje doskonałą odporność na zmienne warunki atmosferyczne, promieniowanie UV oraz działanie substancji chemicznych występujących w glebie.

• Szeroki zakres przekrojów: Obsługa żył od 120 mm² do 300 mm² pozwala na redukcję stanów magazynowych poprzez zastosowanie jednego typu mufy do wielu projektów.
• Wysoka izolacyjność: Przystosowana do pracy z kablami o napięciu znamionowym 0,6/1 kV, co zapewnia bezpieczeństwo eksploatacji w sieciach niskiego napięcia.
• Właściwości termokurczliwe: Materiał idealnie obkurcza się na kablu, tworząc barierę odporną na wnikanie wilgoci.
• Trwałość mechaniczna: Solidna konstrukcja chroni newralgiczne miejsce rozwidlenia kabla przed uszkodzeniami mechanicznymi i naprężeniami.

Zgodność z Normami

Produkt marki ERGOM został wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży elektrotechnicznej. Mufa PT-4 spełnia wymagania norm dotyczących osprzętu do kabli energetycznych niskiego napięcia, co potwierdza jej przydatność do stosowania w profesjonalnych sieciach rozdzielczych. Materiały użyte do produkcji są wolne od substancji niebezpiecznych, co jest zgodne z aktualnymi dyrektywami środowiskowymi, zapewniając długowieczność instalacji bez degradacji parametrów izolacyjnych.

Zastosowanie

Mufa rozdzielająca PT-4 znajduje szerokie zastosowanie w budownictwie przemysłowym oraz infrastrukturze energetycznej. Jest dedykowana przede wszystkim do:

• Zabezpieczania wyjść żył z kabli elektroenergetycznych typu YAKY (aluminiowych) oraz YKY (miedzianych) o izolacji polwinitowej.
• Uszczelniania końców kabli w szafach kablowych, rozdzielnicach niskiego napięcia oraz na przyłączach budynkowych.
• Ochrony przed wilgocią w miejscach, gdzie kabel przechodzi z izolacji wielożyłowej na pojedyncze żyły robocze.
• Zastosowań zewnętrznych i wewnętrznych, dzięki wysokiej odporności na czynniki środowiskowe.

Wskazówki Montażowe

Prawidłowy montaż palczatki termokurczliwej jest kluczowy dla zachowania szczelności układu. Przed przystąpieniem do prac należy upewnić się, że powierzchnia kabla jest czysta i odtłuszczona. Proces obkurczania powinien odbywać się przy użyciu palnika gazowego z miękkim, żółtym płomieniem lub nagrzewnicy o dużej mocy. Nagrzewanie należy rozpocząć od środka mufy (miejsca rozwidlenia), kierując się najpierw w stronę korpusu kabla, a następnie w stronę poszczególnych żył. Prawidłowo obkurczona mufa powinna gładko przylegać do powierzchni, a z jej krawędzi może wydostać się niewielka ilość kleju uszczelniającego (jeśli występuje w danym wariancie), co świadczy o pełnym uszczelnieniu.

FAQ

• Czy mufa PT-4 może być stosowana w ziemi? Tak, po prawidłowym obkurczeniu i zapewnieniu szczelności, materiał poliolefinowy jest odporny na warunki panujące w gruncie.
• Do jakich kabli pasuje ten model? Mufa jest dedykowana do kabli 4-żyłowych o przekrojach od 120 mm² do 300 mm², takich jak YKY lub YAKY 0,6/1 kV.
• Jaka jest temperatura obkurczania? Standardowo dla tego typu materiałów proces obkurczania rozpoczyna się powyżej 120°C, jednak zawsze należy kontrolować proces wizualnie, aby nie przegrzać materiału.
