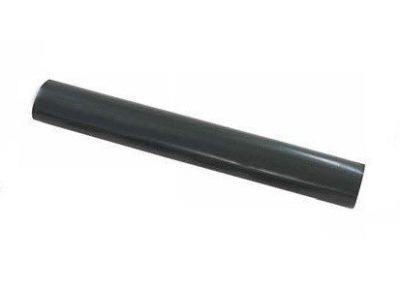

Mufa termokurczliwa przelotowa 4-żyłowa SMH4-PL-4 95-150mm2 | 247465 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa SMH4-PL-4 renomowanej marki Cellpack to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego łączenia 4-żyłowych kabli oraz przewodów niskiego napięcia. Produkt został zaprojektowany z myślą o kablach nieopancerzonych o izolacji i powłoce wykonanej z tworzyw sztucznych (PVC, PE, XLPE). Szeroki zakres przekroju znamionowego, wynoszący od 95 mm² do 150 mm², zapewnia wyjątkową uniwersalność i pozwala na redukcję stanów magazynowych poprzez zastosowanie jednego typu mufy do wielu przekrojów przewodów.

• Wysoka szczelność: Zastosowanie kleju termotopliwego na wewnętrznych ściankach rur termokurczliwych gwarantuje doskonałą barierę przeciwwilgociową oraz ochronę przed korozją.
• Wytrzymałość dielektryczna: Materiały użyte do produkcji charakteryzują się wysoką odpornością na przebicia elektryczne, co jest kluczowe w instalacjach niskiego napięcia.
• Odporność mechaniczna: Grube ścianki rur osłonowych po obkurczeniu zapewniają ochronę przed uszkodzeniami mechanicznymi oraz oddziaływaniem agresywnych czynników glebowych.
• Stabilność UV: Materiał jest odporny na promieniowanie ultrafioletowe, co umożliwia montaż mufy również w miejscach narażonych na bezpośrednie działanie słońca.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane osprzętowi kablowemu. Mufy serii SMH-PL są testowane zgodnie z obowiązującymi normami europejskimi, co potwierdza ich niezawodność w długofalowej eksploatacji. Wykorzystanie technologii termokurczliwej Cellpack gwarantuje, że połączenie zachowuje parametry izolacyjne nie gorsze niż oryginalna powłoka kabla, co jest zgodne z wytycznymi dla systemów elektroenergetycznych niskiego napięcia.

Zastosowanie

Mufa SMH4-PL-4 znajduje szerokie zastosowanie w elektroenergetyce zawodowej oraz instalacjach przemysłowych. Jest idealnym rozwiązaniem do:

• Łączenia kabli energetycznych typu YKY, AKY, YKXS oraz AKXKS układanych bezpośrednio w ziemi.
• Naprawy uszkodzonych odcinków linii kablowych w kanałach kablowych i na drabinkach.
• Wykonywania połączeń wewnątrz budynków oraz w instalacjach napowietrznych.
• Zastosowań w trudnych warunkach środowiskowych, gdzie wymagana jest wysoka szczelność IP.

Wskazówki Montażowe

Prawidłowy montaż mufy termokurczliwej jest kluczowy dla zachowania ciągłości izolacji. Przed przystąpieniem do prac należy odpowiednio przygotować końce kabli, usuwając powłokę zewnętrzną i izolację żył zgodnie z instrukcją producenta. Należy pamiętać o:

• Oczyszczeniu powierzchni: Powłoka kabla musi być odtłuszczona i sucha przed obkurczaniem rur.
• Równomiernym grzaniu: Proces obkurczania należy prowadzić od środka mufy w kierunku jej końców, używając palnika gazowego z miękkim płomieniem lub nagrzewnicy o dużej mocy.
• Kontroli wypływu kleju: Pojawienie się niewielkiej ilości kleju termotopliwego na końcach rur świadczy o prawidłowym przebiegu procesu uszczelniania.
• Czasie stygnięcia: Po zakończeniu obkurczania mufa nie powinna być poddawana naprężeniom mechanicznym do czasu całkowitego wystygnięcia materiału.

FAQ

Czy mufa SMH4-PL-4 zawiera złączki w zestawie?
Standardowe zestawy SMH-PL zazwyczaj wymagają osobnego doboru złączek prasowanych lub śrubowych, dopasowanych do konkretnego przekroju i materiału żyły (Al/Cu). Należy zweryfikować zawartość konkretnego indeksu SKU przed montażem.

Czy mufę można stosować do kabli o izolacji papierowej?
Nie, mufa typu SMH-PL jest dedykowana wyłącznie do kabli o izolacji z tworzyw sztucznych. Do kabli o izolacji papierowej należy stosować mufy przejściowe lub dedykowane zestawy do kabli papierowych.

Jaki jest zakres temperatur pracy mufy?
Mufy Cellpack po poprawnym zainstalowaniu pracują stabilnie w pełnym zakresie temperatur dopuszczalnych dla kabli o izolacji polimerowej, zachowując elastyczność i właściwości ochronne przez cały cykl życia instalacji.
