Mufa termokurczliwa przelotowa POLJ 24/1x120-240,12/20kV,1-żył,120-240mm2,złączka śrub,na żyłęAL,CU | POLJ 24/1X120-240 Blumenbecker

Opis i Kluczowe Cechy

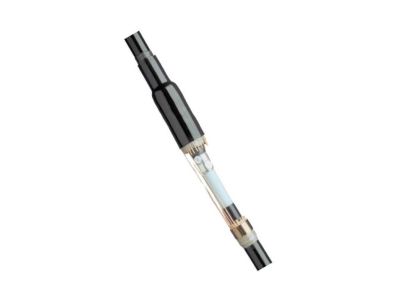

Mufa termokurczliwa przelotowa POLJ 24/1x120-240 to zaawansowane rozwiązanie inżynieryjne dedykowane do profesjonalnego łączenia oraz naprawy jednożyłowych kabli elektroenergetycznych o izolacji z tworzyw sztucznych. Produkt został opracowany w renomowanej technologii Raychem TE, co gwarantuje najwyższą niezawodność w systemach średniego napięcia (12/20 kV). Kluczowym elementem zestawu są złączki śrubowe, które eliminują konieczność posiadania specjalistycznych narzędzi do prasowania, umożliwiając pracę z żyłami wykonanymi zarówno z aluminium (Al), jak i miedzi (Cu).

• Szeroki zakres przekrojów: Obsługuje żyły o przekroju znamionowym od 120 mm² do 240 mm², co zapewnia uniwersalność i redukcję stanów magazynowych.
• Technologia termokurczliwa: Zastosowanie wysokiej jakości materiałów termokurczliwych zapewnia doskonałe uszczelnienie przeciwwilgociowe oraz wysoką wytrzymałość dielektryczną.
• Złączki śrubowe w zestawie: Pozwalają na szybki montaż i gwarantują optymalny moment dokręcania dzięki śrubom zrywalnym.
• Kompatybilność: Przeznaczona do kabli z żyłą powrotną wykonaną z drutów lub taśm miedzianych.

Zgodność z Normami

Mufa POLJ 24/1x120-240 spełnia rygorystyczne wymagania norm krajowych i międzynarodowych dotyczących osprzętu kablowego średniego napięcia. Konstrukcja zestawu bazuje na standardach Raychem TE, co zapewnia pełną kompatybilność z kablami typu YHAKXS, XUHAKXS, XUHKXS oraz XRUHAKXS. Produkt przeszedł testy wytrzymałości napięciowej oraz szczelności, co potwierdza jego przydatność do pracy w trudnych warunkach środowiskowych i pod pełnym obciążeniem roboczym.

Zastosowanie

Produkt znajduje szerokie zastosowanie w energetyce zawodowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Łączenia odcinków kabli jednożyłowych w liniach przesyłowych średniego napięcia.
• Naprawy uszkodzeń mechanicznych izolacji i żył roboczych w istniejących sieciach kablowych.
• Pracy z kablami o izolacji XLPE (polietylen usieciowany) pracującymi pod napięciem znamionowym 12/20 kV.
• Instalacji w ziemi, kanałach kablowych oraz na konstrukcjach wsporczych (przy zapewnieniu odpowiedniej ochrony przed UV).

Wskazówki Montażowe

Montaż mufy POLJ wymaga zachowania standardów czystości i precyzji charakterystycznych dla prac przy średnim napięciu. Przed rozpoczęciem prac należy upewnić się, że kabel jest odłączony od napięcia i uziemiony. Proces instalacji obejmuje:

• Prawidłowe przygotowanie końcówek kabli poprzez usunięcie powłoki zewnętrznej, ekranu oraz izolacji zgodnie z instrukcją wymiarową.
• Montaż złączki śrubowej – należy dokręcać śruby do momentu ich zerwania, co gwarantuje właściwy styk elektryczny.
• Odtworzenie ekranowania i izolacji za pomocą prefabrykowanych elementów termokurczliwych.
• Równomierne obkurczanie rur termokurczliwych przy użyciu palnika gazowego z miękkim płomieniem, zaczynając od środka mufy w kierunku jej końców.

FAQ

Czy mufa nadaje się do kabli aluminiowych?
Tak, dołączone złączki śrubowe są bimetaliczne i pozwalają na łączenie żył aluminiowych (Al) oraz miedzianych (Cu).

Jaki jest zakres napięć pracy tej mufy?
Mufa jest dedykowana do systemów o napięciu znamionowym 12/20 kV, jednak może być stosowana w systemach o zbliżonych parametrach zgodnie z dokumentacją techniczną producenta.

Czy zestaw zawiera wszystkie elementy potrzebne do montażu?

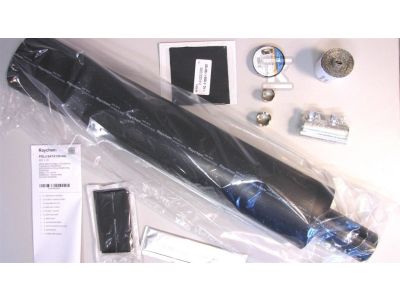

Tak, zestaw POLJ 24/1x120-240 jest kompletnym systemem zawierającym rury termokurczliwe, złączki śrubowe oraz materiały uszczelniające dla jednej żyły kabla.
