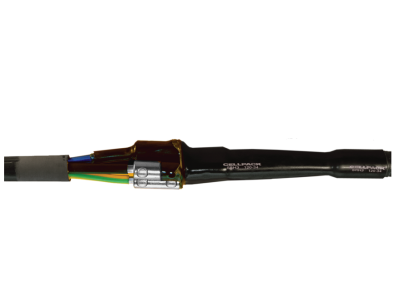

Mufa termokurczliwa przelotowa 4-żyłowa ze złączkami śrubowymi SMHSV4 6-50mm2 | 427255 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa SMHSV4 marki Cellpack to zaawansowane rozwiązanie przeznaczone do łączenia czterożyłowych kabli energetycznych o przekroju od 6 mm² do 50 mm². Produkt ten został zaprojektowany z myślą o zapewnieniu najwyższej niezawodności w trudnych warunkach eksploatacyjnych. Kluczowym elementem zestawu są złączki śrubowe, które eliminują konieczność posiadania specjalistycznych narzędzi do prasowania, co znacząco przyspiesza proces instalacji. Rury termokurczliwe wykonane z wysokiej jakości poliolefiny są odporne na promieniowanie UV oraz czynniki chemiczne, a wewnętrzna warstwa kleju termotopliwego gwarantuje pełną wodoszczelność i doskonałą izolację elektryczną. Szeroki zakres przekrojów (6-50 mm²) sprawia, że mufa jest niezwykle uniwersalna i pozwala na redukcję stanów magazynowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami. Mufa SMHSV4 jest zgodna z normą DIN VDE 0278, co jest gwarancją bezpiecznego użytkowania w europejskich sieciach elektroenergetycznych niskiego napięcia. Materiały izolacyjne są wolne od halogenów, co zwiększa bezpieczeństwo pożarowe, a stopień ochrony po prawidłowym montażu zapewnia długotrwałą pracę pod ziemią oraz w środowisku wilgotnym.

Zastosowanie

Mufa SMHSV4 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do:

• Łączenia kabli energetycznych niskiego napięcia (0,6/1 kV) typu NYY, NYCWY, YKY, YAKY.
• Naprawy uszkodzonych odcinków linii kablowych ułożonych bezpośrednio w ziemi.
• Wykonywania połączeń w kanałach kablowych, na estakadach oraz wewnątrz budynków.
• Zastosowań przemysłowych, gdzie wymagana jest wysoka odporność mechaniczna i szczelność połączenia.

Wskazówki Montażowe

Podczas montażu mufy SMHSV4 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przygotowanie kabla: Należy starannie zdjąć izolację zewnętrzną i izolacje żył zgodnie z wymiarami podanymi w instrukcji montażu.
• Montaż złączek: Śruby zrywalne w złączkach śrubowych należy dokręcać aż do momentu urwania łba, co gwarantuje uzyskanie optymalnego momentu dokręcania i pewny styk elektryczny.
• Obkurczanie: Proces obkurczania rur termokurczliwych należy rozpocząć od środka w kierunku końców, używając palnika gazowego z miękkim płomieniem lub nagrzewnicy o dużej mocy.
• Weryfikacja: Prawidłowo obkurczona rura powinna być gładka, bez pęcherzy powietrza, a na jej końcach powinien być widoczny wypływ kleju termotopliwego.

FAQ

• Czy do montażu złączek potrzebuję praski hydraulicznej? Nie, zestaw zawiera złączki śrubowe, które wymagają jedynie standardowego klucza nasadowego lub płaskiego do zerwania łbów śrub.
• Czy mufa może być stosowana do kabli aluminiowych? Tak, dołączone złączki śrubowe są przystosowane do łączenia zarówno żył miedzianych (Cu), jak i aluminiowych (Al).
• Czy połączenie można zasypać bezpośrednio po montażu? Zaleca się odczekanie do momentu całkowitego ostygnięcia mufy, aby klej termotopliwy w pełni związał i zapewnił szczelność przed kontaktem z wilgocią z gleby.
