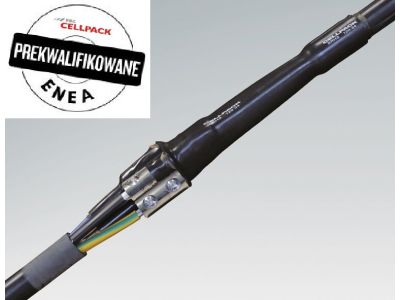

Mufa termokurczliwa przelotowa 4-żyłowa ze złączkami śrubowymi SMHSV4 50-150mm2 | 427256 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa SMHSV4 4-żyłowa ze złączkami śrubowymi przeznaczona do łączenia i izolacji kabli niskiego napięcia 0,6/1 kV. Zaprojektowana do przewodów nieopancerzonych o izolacji i powłoce wytłaczanej, zapewnia trwałe i niezawodne połączenie elektryczne. Długość 1000 mm umożliwia efektywną aplikację w instalacjach energetycznych i przemysłowych.

• Przelotowa konstrukcja 4-żyłowa: Umożliwia łączenie czterech żył kabla w jednym miejscu, co upraszcza montaż i zwiększa niezawodność połączenia.
• Złączki śrubowe: Zapewniają pewne i bezpieczne połączenie żył kabla, eliminując ryzyko luzowania się styków w trakcie eksploatacji.
• Termokurczliwa osłona: Termoplastyczna rura po podgrzaniu kurczy się, szczelnie otaczając połączenie i chroniąc je przed wilgocią, zanieczyszczeniami oraz uszkodzeniami mechanicznymi.
• Zakres przekrojów 50–150 mm²: Uniwersalne zastosowanie w instalacjach niskiego napięcia o zróżnicowanym obciążeniu prądowym.
• Długość 1000 mm: Wystarczająca długość do profesjonalnego wykonania połączenia z zachowaniem odpowiednich zapasów kabla i izolacji.

Zgodność z Normami

Mufa spełnia wymagania norm europejskich dotyczących montażu i eksploatacji kabli niskiego napięcia. Produkt posiada certyfikację Enea (NN) oraz deklarację zgodności CE. Zastosowane materiały i metody łączenia są zgodne ze standardami branżowymi dla instalacji o napięciu 0,6/1 kV.

Zastosowanie

Mufa termokurczliwa SMHSV4 50-150mm² przeznaczona jest do łączenia i izolacji kabli w instalacjach niskiego napięcia, gdzie wymagana jest wysoka niezawodność połączenia.

• W energetyce i sieciach rozdzielczych – do łączenia kabli Y(A)KY, Y(A)KXS, N(A)YY, N(A)Y2Y w liniach napowietrznych i kablowych.
• W instalacjach przemysłowych – do budowy i modernizacji obwodów zasilających maszyny i urządzenia o dużym poborze mocy.
• W rozdzielniach i szafach sterowniczych – jako trwałe połączenie głównych szyn lub doprowadzeń kablowych.
• W instalacjach budowlanych – do wykonywania trwałych i bezpiecznych połączeń w miejscach trudno dostępnych.

Wskazówki Montażowe

Montaż mufy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z uwzględnieniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Należy przygotować kable poprzez usunięcie izolacji, oczyszczenie żył i umieszczenie ich w złączkach śrubowych z odpowiednim momentem dokręcania. Po połączeniu żył, nałożyć termokurczliwą rurę i podgrzać ją równomiernie (np. przy użyciu opalarki), aby uzyskać szczelne i trwałe połączenie. Zapewnić odpowiednie zapasy kabla i izolacji.

FAQ

• Czy mufa jest odpowiednia do kabli opancerzonych? Mufa SMHSV4 przeznaczona jest wyłącznie do kabli nieopancerzonych o izolacji i powłoce wytłaczanej.
• Jakie są zalecane narzędzia do montażu? Do połączenia żył zaleca się użycie odpowiedniego klucza dynamometrycznego do dokręcania złączek śrubowych. Do kurczenia rury termokurczliwej wymagane jest źródło ciepła (opalarka lub palnik gazowy).
• Jakie są warunki przechowywania mufy? Produkt należy przechowywać w suchym i przewiewnym miejscu, z dala od źródeł ciepła i promieniowania UV, w temperaturze od -20°C do +40°C.
