Mufa termokurczliwa przelotowa 12/20kV do kabli 3-żył ze złączkami śrubowymi CHMPP(H)SV3 24kV 95-240 | 316313 Cellpack

Opis i Kluczowe Cechy

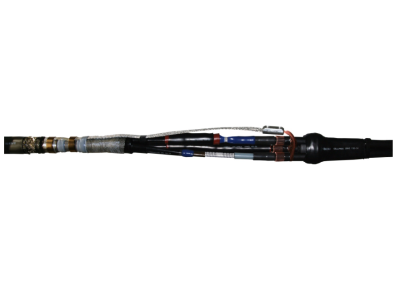

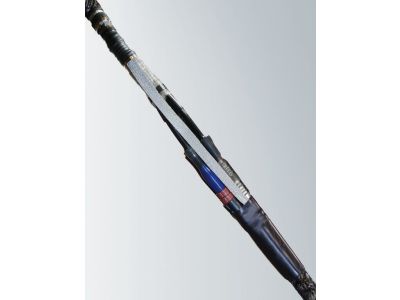

Mufa termokurczliwa przelotowa CHMPP(H)SV3 24kV 95-240 marki Cellpack to zaawansowane rozwiązanie przeznaczone do łączenia trójżyłowych kabli elektroenergetycznych o izolacji polimerowej (np. XUHAKXS, XRUHAKXS). Produkt został zaprojektowany z myślą o pracy w sieciach o napięciu znamionowym 12/20 kV, przy czym jego maksymalne napięcie robocze wynosi aż 24 kV. Kluczowym elementem zestawu są zintegrowane złączki śrubowe, które eliminują konieczność posiadania specjalistycznych narzędzi do prasowania, co znacząco przyspiesza proces instalacji i redukuje ryzyko błędów montażowych. Szeroki zakres przekrojów od 95 mm² do 240 mm² sprawia, że mufa jest niezwykle uniwersalna i pozwala na optymalizację stanów magazynowych.

• Technologia termokurczliwa: Zastosowanie wysokiej jakości rur grubościennych z klejem termotopliwym gwarantuje doskonałą szczelność wzdłużną i poprzeczną.
• Złączki śrubowe ze śrubami zrywalnymi: Zapewniają optymalny moment dokręcania i trwały kontakt elektryczny bez względu na materiał żyły (aluminium/miedź).
• Sterowanie polem elektrycznym: Prefabrykowane elementy sterujące zapewniają równomierny rozkład pola elektrycznego na końcach ekranów półprzewodzących.
• Wysoka odporność mechaniczna: Zewnętrzna osłona termokurczliwa chroni połączenie przed uderzeniami, ścieraniem oraz agresywnym działaniem czynników glebowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy CENELEC HD 629.1, co potwierdza jego niezawodność w warunkach eksploatacyjnych średniego napięcia. Każdy komponent zestawu przechodzi rygorystyczną kontrolę jakości producenta Cellpack, co daje gwarancję bezpieczeństwa i długowieczności instalacji. Mufa posiada również certyfikaty potwierdzające odporność na wyładowania niezupełne oraz wytrzymałość napięciową w próbach typu.

Zastosowanie

Mufa CHMPP(H)SV3 znajduje szerokie zastosowanie w profesjonalnej energetyce zawodowej oraz przemysłowej. Jest dedykowana do:

• Łączenia kabli średniego napięcia o izolacji z tworzyw sztucznych (XLPE/EPR) w układach trójżyłowych.
• Instalacji bezpośrednio w ziemi, w kanałach kablowych oraz na konstrukcjach wsporczych wewnątrz i na zewnątrz budynków.
• Naprawy uszkodzonych odcinków linii kablowych 12/20 kV.
• Budowy nowych przyłączy energetycznych w farmach wiatrowych i fotowoltaicznych, gdzie wymagana jest najwyższa niezawodność połączeń.

Wskazówki Montażowe

Podczas montażu mufy termokurczliwej należy zwrócić szczególną uwagę na czystość miejsca pracy oraz precyzyjne przygotowanie końców kabli. Należy dokładnie usunąć warstwę półprzewodzącą zgodnie z instrukcją dołączoną do zestawu, dbając o to, by nie uszkodzić izolacji podstawowej. Podczas obkurczania rur termokurczliwych zaleca się używanie palnika gazowego z miękkim, żółtym płomieniem, zaczynając proces od środka mufy w kierunku jej końców. Złączki śrubowe należy dokręcać aż do momentu zerwania łba śruby, co sygnalizuje osiągnięcie właściwego docisku stykowego. Po zakończeniu prac mufa powinna ostygnąć przed zasypaniem lub podaniem napięcia.

FAQ

• Czy mufa nadaje się do kabli aluminiowych i miedzianych? Tak, dzięki zastosowaniu złączek śrubowych zrywalnych, mufa jest kompatybilna zarówno z żyłami aluminiowymi (Al), jak i miedzianymi (Cu).
• Jaki jest zakres przekrojów dla tego modelu? Model ten obsługuje kable o przekroju znamionowym od 95 mm² do 240 mm².
• Czy zestaw zawiera wszystkie elementy niezbędne do montażu? Tak, zestaw CHMPP(H)SV3 zawiera rury sterujące, izolacyjne, osłonowe, złączki śrubowe oraz materiały pomocnicze, takie jak taśmy uszczelniające i instrukcję montażu.
