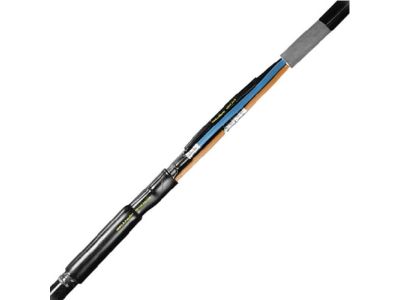

Mufa termokurczliwa przelotowa 0,6/1kV do kabli 4-żyłowych o izolacji polimerowej SMH4 6-25mm2 | 145296 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa typu SMH4 marki Cellpack to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego łączenia kabli oraz przewodów niskiego napięcia o izolacji polimerowej. Produkt został zaprojektowany z myślą o kablach 4-żyłowych o przekroju znamionowym żył w zakresie od 6 mm² do 25 mm². Dzięki zastosowaniu wysokiej jakości materiałów termokurczliwych, mufa zapewnia doskonałą izolację elektryczną o napięciu znamionowym 0,6/1 kV. Kluczową cechą zestawu jest obecność kleju termotopliwego na wewnętrznych ściankach rur, który podczas procesu obkurczania tworzy barierę przeciwwilgociową, gwarantując stopień ochrony przed wnikaniem wody i zanieczyszczeń. Konstrukcja mufy charakteryzuje się wysoką wytrzymałością mechaniczną oraz odpornością na działanie promieniowania UV i agresywnych czynników chemicznych występujących w glebie.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane osprzętowi kablowemu niskiego napięcia. Mufa SMH4 została zaprojektowana i przetestowana zgodnie z normą CENELEC HD 623 (VDE 0278), co potwierdza jej niezawodność w instalacjach elektroenergetycznych. Materiały użyte do produkcji są wolne od halogenów, co zwiększa bezpieczeństwo użytkowania w przestrzeniach zamkniętych i tunelach, minimalizując emisję toksycznych gazów w przypadku wystąpienia pożaru. Zgodność z tymi standardami gwarantuje długowieczność połączenia, dorównującą żywotności samego kabla.

Zastosowanie

Mufa SMH4 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz przemysłowym. Jest dedykowana do łączenia kabli nieopancerzonych o izolacji i powłoce z tworzyw sztucznych (PVC, PE, XLPE), takich jak popularne typy YKY, AYKY, YKXS czy AYKXS. Można ją stosować w różnorodnych warunkach środowiskowych:

• Bezpośrednio w ziemi – dzięki wysokiej odporności na wilgoć i korozję biologiczną.
• W kanałach kablowych i przepustach – gdzie wymagana jest zwarta konstrukcja.
• Wewnątrz budynków i na zewnątrz – ze względu na stabilność termiczną i odporność na UV.
• W instalacjach wodnych – po zapewnieniu odpowiedniego uszczelnienia końców.

Wskazówki Montażowe

Prawidłowy montaż mufy termokurczliwej jest kluczowy dla zachowania parametrów izolacyjnych. Przed przystąpieniem do prac należy przygotować końce kabli poprzez usunięcie powłoki zewnętrznej i izolacji żył zgodnie z instrukcją wymiarową. Należy pamiętać o:

• Oczyszczeniu i odtłuszczeniu powierzchni kabla w miejscu obkurczania rur.
• Zastosowaniu odpowiednich złączek prasowanych lub śrubowych (brak w zestawie), dopasowanych do przekroju 6-25 mm².
• Równomiernym nagrzewaniu rur termokurczliwych palnikiem gazowym lub opalarką o dużej mocy, zaczynając od środka w kierunku końców.
• Upewnieniu się, że klej termotopliwy wypłynął na końcach rur, co sygnalizuje pełną szczelność połączenia.
• Pozostawieniu mufy do całkowitego ostygnięcia przed zasypaniem lub poddaniem naprężeniom mechanicznym.

FAQ

1. Czy zestaw zawiera złączki kablowe?
Nie, zestaw SMH4 6-25mm2 zawiera rury izolacyjne oraz rurę osłonową z klejem. Złączki należy dobrać osobno, zależnie od technologii łączenia (prasowane lub śrubowe).

2. Czy mufa może być stosowana do kabli aluminiowych?
Tak, mufa jest uniwersalna i może być stosowana zarówno do żył miedzianych (Cu), jak i aluminiowych (Al), pod warunkiem użycia odpowiednich złączek bimetalicznych lub dedykowanych dla danego materiału.

3. Jaki jest zakres temperatur pracy mufy?
Mufa po poprawnym obkurczeniu pracuje stabilnie w szerokim zakresie temperatur roboczych typowych dla kabli elektroenergetycznych niskiego napięcia, zachowując elastyczność i szczelność przez wiele lat.
