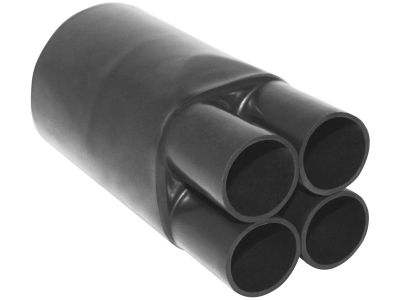

Mufa termokurczliwa MPT 5-CX4-120-300 przelotowa | MPT_5-CX4-120-300/1 Erko

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa MPT 5-CX4-120-300/1 przeznaczona jest do odtwarzania ciągłości kabli energetycznych typu YAKY oraz YAKXS o napięciu znamionowym 0,6/1 kV. Obejmuje zakres przekrojów żył roboczych od 4 x 120 mm² do 4 x 300 mm², co umożliwia zastosowanie w liniach o dużych przekrojach – od średniego obciążenia po bardzo wysokie wymagania mocy. Długość zestawu wynosi 1 m, co zapewnia odpowiedni zapas materiału do wykonania solidnego połączenia przelotowego.

• Zakres przekrojów 4x120–300 mm²: uniwersalność w łączeniu szerokiej gamy kabli energetycznych – jeden zestaw obsługuje zarówno odgałęzienia średnie, jak i magistrale o dużym przekroju.
• Izolacja żył za pomocą rur termokurczliwych pogrubianych z wewnętrzną warstwą kleju termotopliwego: zapewnia szczelną i trwałą izolację każdej żyły roboczej, odporną na wilgoć i naprężenia mechaniczne.
• Powłokowa rura termokurczliwa z klejem jako zabezpieczenie zewnętrzne: uszczelnia i chroni całe połączenie przed wpływami środowiska – wilgocią, kurzem oraz uszkodzeniami mechanicznymi.
• Przeznaczenie do kabli YAKY i YAKXS 0,6/1 kV: idealne dopasowanie do popularnych typów kabli aluminiowych w instalacjach przemysłowych i niskiego napięcia.
• Długość nominalna 1 metra: wystarczający zapas do wykonania połączenia przelotowego bez ryzyka niedoboru materiału podczas skracania.

Zgodność z Normami

Mufa termokurczliwa została zaprojektowana zgodnie z wymaganiami europejskich norm dla kabli energetycznych niskiego napięcia 0,6/1 kV. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Materiał termokurczliwy spełnia standardy branżowe w zakresie kurczliwości, wytrzymałości dielektrycznej oraz odporności termicznej.

Zastosowanie

Mufa MPT 5-CX4-120-300 przeznaczona jest przede wszystkim do wykonywania połączeń przelotowych w liniach kablowych. Znajduje zastosowanie tam, gdzie konieczne jest szybkie i niezawodne odtworzenie uszkodzonego odcinka kabla bez konieczności wymiany całej trasy.

• Łączenie i odbudowa kabli energetycznych YAKY oraz YAKXS o napięciu 0,6/1 kV
• Naprawy awaryjne w przemysłowych i rozdzielczych liniach kablowych średniego i dużego przekroju
• Modernizacja i przedłużanie istniejących tras kablowych w instalacjach niskiego napięcia
• Zastosowanie w sieciach energetycznych, stacjach transformatorowych i przyłączach obiektów przemysłowych

Wskazówki Montażowe

Montaż mufy termokurczliwej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Końce kabli przygotować zgodnie z instrukcją producenta – usunąć izolację zewnętrzną, odizolować żyły robocze, a następnie nasunąć kolejno rury termokurczliwe. Do skurczu używać opalarki z regulacją temperatury, przestrzegając zaleceń co do czasu nagrzewania. Po skurczeniu wszystkich warstw sprawdzić szczelność i brak pęcherzy. Całość wykonywać w suchych warunkach, przy temperaturze otoczenia powyżej 0°C.

FAQ

• Jaka jest maksymalna temperatura pracy mufy? Dane producenta nie określają konkretnej temperatury pracy, jednak materiały termokurczliwe stosowane w kablach 0,6/1 kV są przystosowane do warunków pracy typowych dla linii kablowych niskiego napięcia (zwykle do 90°C w normalnej eksploatacji).
• Czy mufa nadaje się do kabli o izolacji polwinitowej (PVC) oraz usieciowanej (XLPE)? Tak, producent wskazuje zastosowanie do kabli YAKY (izolacja papierowa) i YAKXS (izolacja XLPE). W razie wątpliwości należy sprawdzić zgodność średnic żył z zakresem podanym na opakowaniu.
• Czy w zestawie znajdują się dodatkowe elementy montażowe (np. pasta uszczelniająca)? Z danych produktu wynika, że izolację żył stanowią rury termokurczliwe pogrubiane z klejem termotopliwym, a uszczelnienie zewnętrzne to powłokowa rura również z klejem – żadne dodatkowe pasty nie są wymagane. Kompletny zestaw zawiera wszystkie niezbędne komponenty do wykonania połączenia.
