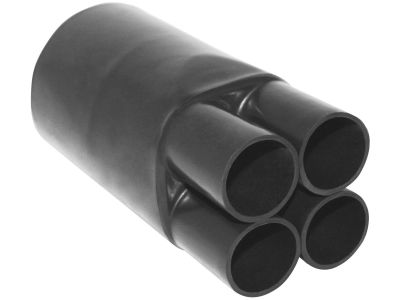

Mufa termokurczliwa MPT 4-CX4-120-150 przelotowa | MPT_4-CX4-120-150/1 Erko

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa MPT 4-CX4-120-150/1 przeznaczona jest do trwałego łączenia czterożyłowych kabli energetycznych typu YAKY oraz YAKXS o napięciu znamionowym 0,6/1 kV. Oferuje prosty i skuteczny sposób odbudowy uszkodzonego kabla lub przedłużenia linii. Długość elementu wynosi 0,8 m, co zapewnia wygodę montażu w standardowych warunkach instalacyjnych.

• Przekrój znamionowy 4×120–150 mm²: elastyczność w doborze do kabli o dużych przekrojach, typowych dla sieci rozdzielczych i przemysłowych.
• Napięcie znamionowe 0,6/1 kV: bezpieczna praca w sieciach niskiego napięcia bez ryzyka przebicia izolacji.
• Izolacja żył roboczych za pomocą rur termokurczliwych pogrubianych z wewnętrzną warstwą kleju termotopliwego: szczelne i trwałe odtworzenie izolacji każdej żyły, odporne na wilgoć i korozję.
• Powłokowa rura termokurczliwa z klejem jako zabezpieczenie mechaniczne i uszczelnienie zewnętrzne: ochrona całego połączenia przed uszkodzeniami mechanicznymi, wilgocią i wpływami atmosferycznymi.
• Długość 0,8 m: wystarczający zapas do wykonania niezawodnego połączenia przelotowego bez konieczności stosowania dodatkowych łączników.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dla muf termokurczliwych stosowanych w kablach energetycznych niskiego napięcia. Posiada oznaczenie CE potwierdzające zgodność z wymaganiami dyrektyw unijnych. Montaż i eksploatacja zgodne z dokumentacją producenta gwarantują bezpieczne użytkowanie.

Zastosowanie

Mufa MPT 4-CX4-120-150/1 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe połączenie odcinków kabli czterożyłowych pracujących w sieciach 0,6/1 kV. Sprawdzi się zarówno w instalacjach napowietrznych, jak i ziemnych, pod warunkiem zachowania odpowiednich środków ochrony przed wilgocią.

• Łączenie i przedłużanie linii kablowych YAKY oraz YAKXS w rozdzielniach i stacjach transformatorowych.
• Naprawa uszkodzonych odcinków kabli energetycznych bez konieczności wymiany całej trasy.
• Wykonywanie odgałęzień i połączeń w przemysłowych sieciach niskiego napięcia (0,6/1 kV).
• Modernizacja i rozbudowa infrastruktury oświetleniowej, zasilania maszyn i urządzeń.

Wskazówki Montażowe

Montaż mufy termokurczliwej może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i sprawdzić brak napięcia na kablach. Przygotować końce kabli zgodnie z instrukcją producenta – oczyścić, ukształtować żyły, nałożyć rury termokurczliwe. Do skurczu używać opalarki z regulacją temperatury, unikać przegrzewania. Moment dokręcania ewentualnych połączeń śrubowych (jeśli występują) oraz dobór przekrojów przewodów muszą być zgodne z dokumentacją techniczną. Po zakończeniu montażu sprawdzić ciągłość elektryczną i stan izolacji.

FAQ

• Jakie napięcie wytrzymuje mufa? Mufa przeznaczona jest do kabli o napięciu znamionowym 0,6/1 kV. Nadaje się do sieci niskiego napięcia.
• Czy do montażu potrzebna jest specjalna opalarka? Wystarczy standardowa opalarka termokurczliwa o regulowanej temperaturze. Należy nagrzewać równomiernie, aż do całkowitego skurczenia i wypłynięcia kleju.
• Jakie przewody można łączyć? Mufa została zaprojektowana do kabli czterożyłowych YAKY (aluminiowy) i YAKXS (aluminiowy) o przekroju żył od 4×120 mm² do 4×150 mm².
