Mufa termokurczliwa MPT 1-CX4-10-25 przelotowa | MPT_1-CX4-10-25/1 Erko

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa MPT 1-CX4-10-25/1 przeznaczona jest do odbudowywania uszkodzonego kabla czterożyłowego. Produkt pracuje w obwodach o napięciu znamionowym 0,6/1 kV i obsługuje przekroje żył od 4×10 mm² do 4×25 mm². Dzięki długości 0,8 m zapewnia odpowiedni zapas do wykonania trwałego, szczelnego połączenia.

• Zakres przekroju 4×10–25 mm²: uniwersalne dopasowanie do popularnych kabli energetycznych YAKY i YAKXS bez konieczności stosowania kilku typów muf.

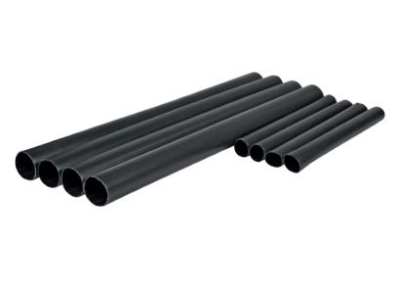

• Izolacja żył za pomocą rur termokurczliwych z wewnętrzną warstwą kleju termotopliwego: gwarantuje szczelną i mechaniczną ochronę każdej żyły roboczej, zapobiegając wilgoci i korozji.
• Powłokowa rura termokurczliwa z klejem jako zabezpieczenie zewnętrzne: uszczelnia całe połączenie na całej długości, przywracając pierwotną wytrzymałość elektryczną i mechaniczną kabla.
• Długość 0,8 m: wystarczający zapas materiału do wykonania połączenia na standardowej długości odcinka po usunięciu uszkodzenia.
• Gotowy zestaw do odbioru: zawiera wszystkie elementy niezbędne do odtworzenia izolacji i płaszcza zewnętrznego – minimalizuje czas montażu i potrzebę dodatkowego kompletowania.

Zgodność z Normami

Mufa została zaprojektowana zgodnie z obowiązującymi normami europejskimi dla osprzętu kablowego. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności dla kabli energetycznych o napięciu 0,6/1 kV. Produkt nie wymaga stosowania dodatkowych certyfikatów w typowych instalacjach nn.

Zastosowanie

Mufa przelotowa MPT 1-CX4-10-25/1 służy do wykonywania trwałych, izolowanych połączeń kabli czterożyłowych w napowietrznych i ziemnych liniach elektroenergetycznych. Sprawdza się w różnych scenariuszach:

• Naprawa uszkodzonych odcinków kabli YAKY i YAKXS w sieciach rozdzielczych nn – przywraca pierwotne parametry elektryczne i mechaniczne.
• Łączenie dwóch odcinków kabla w miejscu przecięcia lub awarii – eliminuje konieczność wymiany całego toru kablowego.
• Tworzenie odgałęzień lub przedłużeń w instalacjach tymczasowych i stałych – pod warunkiem zachowania odpowiednich przekrojów.
• Zastosowania w energetyce przemysłowej i budynkowej – wszędzie tam, gdzie wymagana jest szczelność i wytrzymałość na obciążenia mechaniczne.

Wskazówki Montażowe

Montaż mufy może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami (np. SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Do kurczenia rur użyj pistoletu termokurczliwego o regulowanej temperaturze – nie używaj otwartego ognia. Przekrój przewodów musi być zgodny z zakresem podanym na opakowaniu (4×10–25 mm²). Po zakończeniu montażu sprawdź ciągłość połączenia oraz stan izolacji przed ponownym załączeniem napięcia.

FAQ

• Czy mufa nadaje się do kabli aluminiowych (YAKY)? Tak, produkt jest przeznaczony do kabli YAKY (aluminiowych) oraz YAKXS (miedzianych) o napięciu 0,6/1 kV. Podczas montażu należy pamiętać o oczyszczeniu żył i zastosowaniu pasty przeciwutleniającej do aluminium.
• Jaki stopień ochrony IP zapewnia mufa po skurczeniu? Producent nie podaje konkretnego stopnia IP, jednak zastosowanie rur termokurczliwych z klejem termotopliwym zapewnia szczelność na poziomie typowym dla sieci ziemnych (odporność na wilgoć). W przypadku montażu pod ziemią zalecamy dodatkowe zabezpieczenie mechaniczne.
• Czy potrzebuję specjalnego narzędzia do montażu? Do kurczenia rur wymagany jest pistolet termokurczliwy (gorące powietrze). Do przycinania rur i płaszcza wystarczą standardowe nożyce do kabli oraz nóż. Wszystkie czynności wykonuj zgodnie z instrukcją producenta.
