Mufa termokurczliwa do kabli trakcyjnych, typ SMHA1 500 VP MS6,ze złączką prasowaną Al. 3,6/6kV | 427192 Cellpack

Opis i Kluczowe Cechy

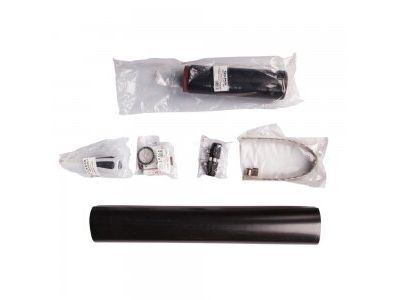

Mufa termokurczliwa typu SMHA1 500 VP MS6 to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Cellpack, zaprojektowane specjalnie z myślą o wymagających systemach trakcyjnych. Produkt ten służy do łączenia jednożyłowych kabli o napięciu znamionowym 3,6/6 kV. Kluczowym elementem zestawu jest dołączona złączka prasowana wykonana z wysokiej jakości aluminium, która gwarantuje doskonałą przewodność elektryczną oraz wytrzymałość mechaniczną połączenia. Technologia termokurczliwa zastosowana w mufie zapewnia szczelną barierę przed wilgocią oraz zanieczyszczeniami zewnętrznymi, co jest krytyczne w infrastrukturze kolejowej i tramwajowej.

• Wysoka izolacyjność: Przystosowana do pracy pod napięciem 3,6/6 kV, co odpowiada standardom zasilania trakcyjnego.
• Złączka prasowana Al: Dedykowana do żył aluminiowych o przekroju 500 mm², zapewniająca stabilny styk elektryczny.
• Odporność środowiskowa: Grubościenne rury termokurczliwe z klejem termotopliwym gwarantują stopień ochrony przed penetracją wody.
• Kompatybilność: Specjalnie zoptymalizowana pod kątem kabli typu Y(A)KYF(t,p,o)y.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu kablowego średniego napięcia. Mufa SMHA1 500 VP MS6 spełnia wymagania techniczne stawiane komponentom pracującym w systemach trakcyjnych, co potwierdza jej niezawodność w cyklach obciążeniowych. Zastosowane materiały izolacyjne są zgodne z dyrektywami bezpieczeństwa elektrycznego, zapewniając długowieczność instalacji bez ryzyka przebić dielektrycznych.

Zastosowanie

Mufa znajduje szerokie zastosowanie w budowie i modernizacji linii trakcyjnych. Jest idealnym rozwiązaniem dla:

• Łączenia kabli zasilających w systemach kolejowych i tramwajowych.
• Naprawy uszkodzonych odcinków linii kablowych typu Y(A)KYF(t,p,o)y.
• Instalacji w kanałach kablowych, bezpośrednio w ziemi oraz w przepustach napowietrznych.
• Infrastruktury przemysłowej wymagającej przesyłu energii o napięciu 3,6/6 kV przy dużych przekrojach żył (500 mm²).

Wskazówki Montażowe

Prawidłowy montaż mufy SMHA1 500 VP MS6 wymaga zachowania reżimu technologicznego typowego dla osprzętu średniego napięcia. Przed przystąpieniem do prac należy dokładnie oczyścić i odtłuścić powłoki kabla. Złączkę prasowaną Al należy zacisnąć przy użyciu profesjonalnej praski hydraulicznej z odpowiednio dobranymi matrycami, co zapewni właściwy moment docisku i niską rezystancję przejścia. Podczas obkurczania rur termokurczliwych należy używać palnika z miękkim płomieniem, prowadząc proces od środka ku brzegom, aby uniknąć zamknięcia pęcherzyków powietrza pod izolacją.

FAQ

• Czy mufa nadaje się do kabli miedzianych? Zestaw zawiera złączkę prasowaną aluminiową dedykowaną do żył Al. W przypadku kabli miedzianych należy skonsultować dobór odpowiedniej złączki bimetalicznej lub miedzianej.
• Jaki jest zakres napięć pracy? Mufa jest dedykowana do systemów o napięciu znamionowym 3,6/6 kV.
• Czy produkt jest odporny na promieniowanie UV? Tak, zewnętrzne rury termokurczliwe Cellpack charakteryzują się wysoką odpornością na warunki atmosferyczne, w tym promieniowanie UV.
