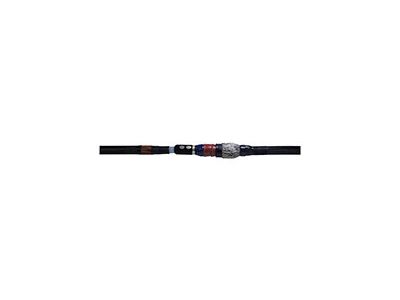

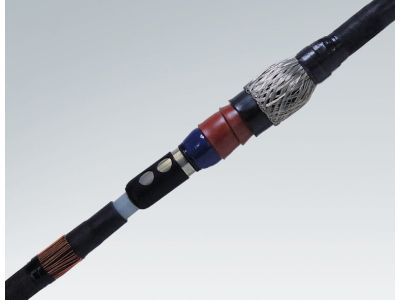

Mufa przelotowa do kabli 1-żyłowych, typ CHMSV 36kV 50-150 mm2 do 36kV, ze złączką śrubową | 261303 Cellpack

Opis i Kluczowe Cechy

Mufa przelotowa CHMSV (symbol 261303) przeznaczona jest do łączenia jednożyłowych kabli elektroenergetycznych o izolacji z tworzyw sztucznych, pracujących w sieciach średniego napięcia do 36 kV. Dzięki zakresowi przekrojów żył 50–150 mm² oraz złączce śrubowej zapewnia pewne i trwałe połączenie mechaniczne i elektryczne. Produkt dedykowany do kabli typu X(R)(U)H(A)KXS, YH(A)KXS oraz kabli z różnymi rodzajami ekranu na izolacji (grafityzowanym, wytłaczanym lub zdzieralnym) i z żyłą powrotną wykonaną z drutów lub taśm miedzianych.

• Napięcie znamionowe do 36 kV: gwarantuje bezpieczną eksploatację w systemach średniego napięcia, zgodnie z wymaganiami sieci dystrybucyjnych i przemysłowych.
• Zakres przekrojów 50–150 mm²: umożliwia zastosowanie do kabli o różnych średnicach żył roboczych, co zwiększa elastyczność podczas projektowania i montażu.
• Złączka śrubowa: zapewnia mocne i powtarzalne połączenie bez konieczności stosowania specjalistycznych narzędzi – prosty montaż na budowie.
• Kompatybilność z wieloma typami kabli: przystosowana do izolacji z tworzyw sztucznych, ekranów grafityzowanych, wytłaczanych i zdzieralnych oraz żył powrotnych z drutów lub taśm miedzianych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Gwarantuje to spełnienie wymogów bezpieczeństwa i jakości wymaganych w instalacjach elektroenergetycznych średniego napięcia.

Zastosowanie

Mufa przelotowa CHMSV 36 kV znajduje zastosowanie wszędzie tam, gdzie niezbędne jest niezawodne połączenie odcinków kabli jednożyłowych w sieciach średniego napięcia.

• Łączenie kabli w liniach kablowych SN w sieciach dystrybucyjnych i przemysłowych.
• Wykonywanie połączeń przejściowych w stacjach transformatorowych i rozdzielnicach średniego napięcia.
• Remonty i modernizacje istniejących linii kablowych – szybkie przywrócenie ciągłości zasilania.
• Instalacje wymagające łączenia kabli z różnymi typami ekranów i żył powrotnych.

Wskazówki Montażowe

Montaż mufy przelotowej CHMSV może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do pracy z urządzeniami elektroenergetycznymi średniego napięcia. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie i uziemić kabel zgodnie z obowiązującymi procedurami. Podczas montażu ściśle przestrzegać instrukcji producenta – zwracając szczególną uwagę na przygotowanie izolacji, ekranu i żyły powrotnej. Przekrój żyły musi mieścić się w zakresie 50–150 mm². Złączkę śrubową dokręcać momentem zalecanym w dokumentacji technicznej produktu.

FAQ

• Do jakich kabli mogę użyć tę mufę? Mufa CHMSV jest przeznaczona do jednożyłowych kabli o izolacji z tworzyw sztucznych, np. X(R)(U)H(A)KXS, YH(A)KXS. Obsługuje kable z ekranem grafityzowanym, wytłaczanym lub zdzieralnym oraz z żyłą powrotną z drutów lub taśm miedzianych.
• Jaki jest zakres przekrojów żył roboczych? Zakres przekrojów wynosi od 50 do 150 mm², co pozwala na łączenie kabli o zróżnicowanych średnicach żył.
• Czy mufa wymaga specjalnych narzędzi do montażu? Nie, zastosowano złączkę śrubową, która umożliwia montaż przy użyciu standardowych narzędzi – kluczy. Szczegółowy moment dokręcania podano w instrukcji producenta.
