Mufa kablowa 12/20 kV z złączką śrubową 24JTS1.M70-240rs | 24JTS1.M70-240rs Nexans

Opis i Kluczowe Cechy

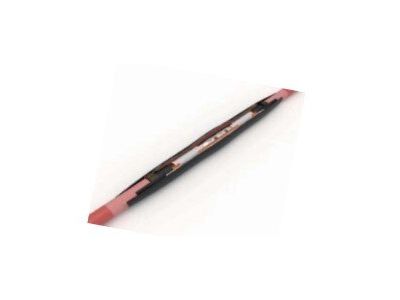

Mufa kablowa Nexans 24JTS1.M70-240rs to zaawansowane rozwiązanie technologiczne przeznaczone do łączenia jednożyłowych kabli o izolacji polimerowej (XLPE/EPR) pracujących pod napięciem znamionowym 12/20 kV (Umax = 24 kV). Produkt ten wykorzystuje innowacyjną technologię termokurczliwą JTS, która integruje funkcje sterowania polem elektrycznym oraz uszczelnienia w jednej, prefabrykowanej rurze. Kluczowym elementem zestawu jest złączka śrubowa, która obsługuje szeroki zakres przekrojów poprzecznych żyły roboczej od 70 mm² do 240 mm². Dzięki zastosowaniu śrub zrywalnych, monter ma pewność uzyskania optymalnego momentu dokręcania bez konieczności użycia specjalistycznych narzędzi dynamometrycznych, co eliminuje błędy ludzkie i gwarantuje trwały styk elektryczny o niskiej rezystancji przejścia.

• Szeroki zakres zastosowania: Obsługa przekrojów od 70 do 240 mm² redukuje stany magazynowe.
• Technologia JTS: Potrójna warstwa izolacyjna zapewnia doskonałą wytrzymałość dielektryczną i odporność na wyładowania niezupełne.
• Złączka śrubowa: Wykonana z wysokiej jakości stopów aluminium, cynowana, umożliwia łączenie żył aluminiowych i miedzianych.
• Ochrona przed wilgocią: Grube ścianki rur termokurczliwych z klejem termotopliwym gwarantują szczelność wzdłużną i poprzeczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo eksploatacji w sieciach elektroenergetycznych średniego napięcia. Mufa spełnia wymagania normy CENELEC HD 629.1, co potwierdza jej wysoką odporność na cykle obciążeniowe oraz próby napięciowe. Komponenty zestawu są zgodne z dyrektywami środowiskowymi, a proces produkcji podlega ścisłej kontroli jakości zgodnie z systemem ISO 9001.

Zastosowanie

Mufa 24JTS1.M70-240rs znajduje zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączeń kablowych SN. Jest idealnym rozwiązaniem dla energetyki zawodowej, zakładów przemysłowych oraz farm wiatrowych i fotowoltaicznych. Konstrukcja pozwala na instalację bezpośrednio w ziemi, w kanałach kablowych oraz na konstrukcjach wsporczych na zewnątrz budynków. Dzięki uniwersalnej złączce śrubowej, mufa doskonale sprawdza się przy naprawach awaryjnych oraz modernizacjach istniejących linii kablowych, gdzie typ i materiał żyły mogą być zróżnicowane.

Wskazówki Montażowe

Podczas montażu mufy Nexans należy zwrócić szczególną uwagę na przygotowanie kabla. Niezbędne jest precyzyjne usunięcie ekranu półprzewodzącego przy użyciu dedykowanych narzędzi, aby uniknąć uszkodzenia izolacji podstawowej XLPE. Powierzchnia izolacji musi być starannie oczyszczona i odtłuszczona za pomocą chusteczek dołączonych do zestawu. Podczas obkurczania rur termokurczliwych należy używać palnika gazowego o miękkim płomieniu, prowadząc proces od środka mufy ku jej końcom, co zapobiega uwięzieniu pęcherzyków powietrza. Należy zachować odpowiednie odległości montażowe określone w instrukcji, aby zapewnić prawidłowe sterowanie polem elektrycznym na końcach ekranów.

FAQ

• Czy mufa nadaje się do kabli z żyłą powrotną z drutów miedzianych? Tak, zestaw zawiera wszystkie elementy niezbędne do odtworzenia ciągłości ekranu metalowego i żyły powrotnej.
• Czy do dokręcenia śrub potrzebuję klucza dynamometrycznego? Nie, złączka wyposażona jest w śruby zrywalne, które urywają się automatycznie po osiągnięciu właściwego docisku.
• Jaki jest termin przydatności mufy do montażu? Dzięki technologii termokurczliwej, mufy Nexans charakteryzują się bardzo długim okresem magazynowania w porównaniu do technologii zimnokurczliwych, pod warunkiem przechowywania w suchym miejscu.
