Mostek wtykany FBS 20-5 BU, 20-biegunowy, niebieski | 3036929 Phoenix Contact

Opis i Kluczowe Cechy

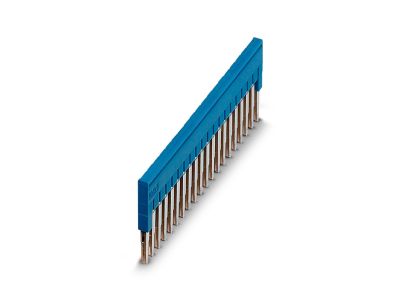

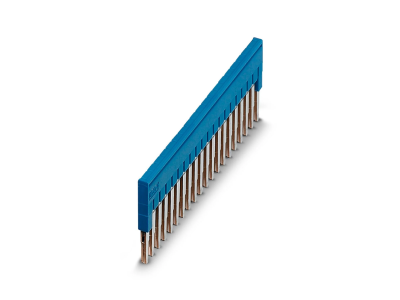

Mostek wtykany FBS 20-5 BU o numerze katalogowym 3036929 to zaawansowane rozwiązanie systemowe od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej efektywności w szafach sterowniczych. Produkt charakteryzuje się posiadaniem aż 20 biegunów, co pozwala na jednoczesne i pewne połączenie szerokiej grupy złączek szynowych. Wymiar rastra wynoszący dokładnie 5,2 mm jest w pełni kompatybilny z systemem CLIPLINE complete, co gwarantuje idealne dopasowanie mechaniczne i elektryczne. Niebieski kolor izolacji ułatwia szybką identyfikację wizualną obwodów neutralnych (N) lub sygnałowych w złożonych instalacjach, co znacząco redukuje ryzyko błędów podczas prac serwisowych.

• Liczba biegunów: 20, umożliwiająca szerokie mostkowanie potencjałów.
• Raster: 5,2 mm, zoptymalizowany pod kątem standardowych złączek szynowych.
• Kolor: Niebieski, dedykowany do przejrzystej organizacji okablowania.
• System wtykowy: Redukcja czasu montażu dzięki eliminacji konieczności przykręcania mostków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi, co zapewnia bezpieczeństwo użytkowania w wymagających środowiskach. Materiały izolacyjne użyte do produkcji mostka FBS 20-5 BU spełniają normy dotyczące palności, co jest kluczowe w ochronie przeciwpożarowej rozdzielnic. Wysoka jakość miedzi oraz powłoki galwanicznej styków gwarantuje niską rezystancję przejścia, co zapobiega nadmiernemu nagrzewaniu się punktów połączeniowych nawet przy pełnym obciążeniu prądowym dopuszczalnym dla danej serii złączek.

Zastosowanie

Mostek FBS 20-5 BU znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz elektroinstalacjach budynkowych. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba szybkiego i trwałego powielania potencjałów na szynie DIN. Dzięki 20-biegunowej konstrukcji, inżynierowie mogą w łatwy sposób tworzyć wspólne szyny zasilające lub sygnałowe dla całych bloków złączek. Niebieska kolorystyka sprawia, że jest to idealny wybór do mostkowania zacisków neutralnych w rozdzielnicach niskiego napięcia oraz w systemach sterowania PLC, gdzie separacja kolorystyczna obwodów jest wymagana przez standardy techniczne.

Wskazówki Montażowe

Montaż mostka FBS 20-5 BU jest intuicyjny i nie wymaga specjalistycznych narzędzi, co przekłada się na wymierne oszczędności czasu pracy. Mostek należy wcisnąć w dedykowany kanał mostkowy złączki szynowej aż do momentu wyraźnego oporu, co sygnalizuje poprawne osadzenie styków. W przypadku konieczności mostkowania mniejszej liczby punktów, mostek można dociąć do wymaganej długości przy użyciu odpowiednich szczypiec do cięcia, zachowując przy tym ostrożność, aby nie uszkodzić izolacji sąsiednich biegunów. Należy pamiętać, że pełne parametry prądowe są zachowane tylko przy prawidłowym i całkowitym dociśnięciu elementu do gniazda złączki.

FAQ

• Czy mostek FBS 20-5 BU można skracać? Tak, konstrukcja mostka pozwala na jego przycięcie do wymaganej liczby biegunów, co czyni go elementem uniwersalnym w warsztacie elektryka.
• Do jakich złączek pasuje ten mostek? Mostek jest dedykowany do złączek Phoenix Contact o rastrze 5,2 mm, głównie z serii ST, PT oraz UT.
• Czy kolor niebieski ma znaczenie techniczne? Kolor służy głównie do identyfikacji wizualnej obwodów (zazwyczaj potencjału neutralnego), parametry elektryczne są tożsame z wersjami w innych kolorach.
