Mostek prostowniczy MPG-03 12-48V | MPG-03-12-48V F&F

Alternatywny kod produktu: MPG-03 12-48V

Opis i Kluczowe Cechy

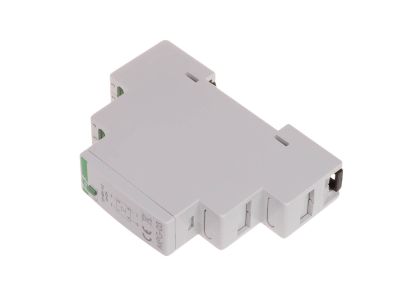

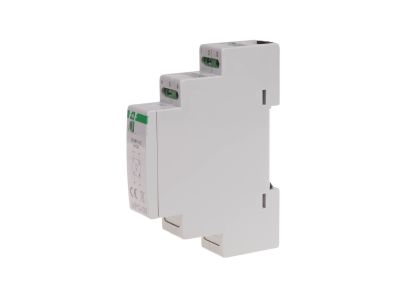

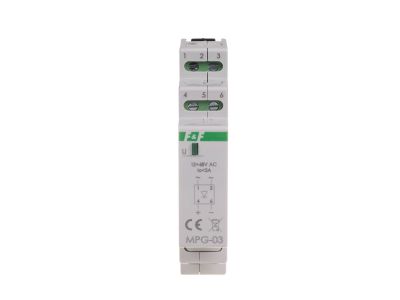

Mostek prostowniczy MPG-03 12-48V (symbol MPG-03-12-48V) to pełnookresowy układ prostowniczy w konfiguracji Graetza, przeznaczony do zamiany prądu przemiennego na prąd stały jednokierunkowy. Urządzenie zasilane napięciem 12–48 V AC i zaprojektowane na maksymalny prąd obciążenia 2 A zapewnia stabilne napięcie wyjściowe DC dla obwodów sterowania i sygnalizacji. Wykonane w kompaktowej obudowie o szerokości 1 modułu (18 mm) z montażem na szynę TH35, co pozwala na oszczędność miejsca w rozdzielnicy.

• Napięcie zasilania 12–48 V AC: uniwersalny zakres napięć wejściowych umożliwia pracę w różnych instalacjach niskiego napięcia bez konieczności stosowania dodatkowych przetwornic.
• Maksymalny prąd obciążenia 2 A: wystarczający do zasilania przekaźników, styczników, modułów PLC czy taśm LED w obwodach sterowania.
• Pełnookresowy układ Graetza: skuteczna zamiana prądu przemiennego na prąd stały jednokierunkowy z minimalnymi stratami mocy.
• Zielona dioda LED sygnalizacji napięcia wyjściowego: ułatwia szybką wizualną kontrolę obecności napięcia DC na wyjściu prostownika.
• Zaciski śrubowe 2,5 mm² i moment dokręcający 0,4 Nm: pewne i trwałe przyłączenie przewodów o przekroju do 2,5 mm², zgodne z wymaganiami dla instalacji niskiego napięcia.

Zgodność z Normami

Mostek prostowniczy MPG-03-12-48V został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Wykonanie w standardzie DIN oraz stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm) czynią go odpowiednim do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych.

Zastosowanie

Mostek prostowniczy MPG-03 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest konwersja napięcia AC na stabilne napięcie DC dla urządzeń sterowania i sygnalizacji. Sprawdzi się zarówno w przemyśle, jak i w instalacjach budynkowych.

• Zasilanie obwodów sterowania styczników i przekaźników prądem stałym – eliminacja tętnień i stabilna praca cewek.
• Dostarczenie napięcia DC dla modułów PLC, sterowników programowalnych i interfejsów sygnalizacyjnych.
• Zasilanie taśm LED, diod sygnalizacyjnych oraz innych odbiorników niskonapięciowych w instalacjach automatyki budynkowej.
• Ładowanie małych akumulatorów buforowych i kondensatorów w układach podtrzymania napięcia.

Wskazówki Montażowe

Montaż i podłączenie mostka prostowniczego MPG-03-12-48V może być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać do obciążenia – maksymalnie 2,5 mm² dla zacisków śrubowych. Zalecany moment dokręcający wynosi 0,4 Nm. Należy zapewnić wentylację i unikać montażu w miejscach narażonych na wilgoć. Nie przekraczać temperatury pracy od –25°C do +40°C.

FAQ

• Czy mostek MPG-03 posiada wbudowaną sygnalizację LED? Tak, zielona dioda LED sygnalizuje obecność napięcia stałego na wyjściu prostownika, co ułatwia diagnostykę i kontrolę pracy układu.
• Jaki stopień ochrony ma mostek MPG-03-12-48V? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic lub szaf sterowniczych.
• Jaki jest maksymalny prąd obciążenia i czy można go przekroczyć chwilowo? Maksymalny prąd obciążenia wynosi 2 A. Nie należy go przekraczać nawet chwilowo, aby uniknąć przegrzania i uszkodzenia struktury prostownika. W przypadku obciążeń indukcyjnych lub pojemnościowych zaleca się zachowanie marginesu bezpieczeństwa.
