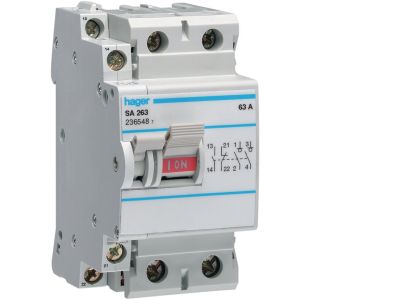

Modułowy rozłącznik izolacyjny z możliwością wyzwalania 2P 63A 230VAC, styk pom. | SA263 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny o symbolu SA263 to urządzenie 2-biegunowe (2P) zaprojektowane do bezpiecznego odłączania obwodów w instalacjach niskiego napięcia. Dzięki prądowi znamionowemu 63 A i napięciu 230 V AC zapewnia niezawodne odłączanie przy znacznym obciążeniu. Urządzenie wyposażone jest w wbudowany styk pomocniczy do sygnalizacji położenia styków głównych oraz przystosowane do montażu wyzwalaczy i mechanizmów blokujących jako akcesoriów.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania czy przeciążenia styków rozłącznika.
• Napięcie znamionowe 230 V AC: kompatybilność z typowymi instalacjami jednofazowymi – idealne do zastosowań w rozdzielnicach domowych i przemysłowych.
• 2 bieguny (2P): równoczesne odłączanie obu przewodów (L+N lub dwóch faz) gwarantuje pełną izolację od źródła zasilania.
• Wbudowany styk pomocniczy: umożliwia podłączenie sygnalizacji LED, sterowania PLC lub przekaźników impulsowych, informując o rzeczywistym stanie załączenia/wyłączenia obwodu.
• Możliwość wyzwalania i blokowania: konstrukcja przystosowana do montażu wyzwalaczy (podnapięciowych/wzrostowych) oraz mechanizmów blokujących – rozszerza funkcjonalność o zdalne wyłączanie i zabezpieczenie przed przypadkowym załączeniem.

Zgodność z Normami

Rozłącznik izolacyjny SA263 spełnia wymagania europejskich norm dla rozłączników izolacyjnych stosowanych w instalacjach niskiego napięcia. Posiada certyfikat CE oraz jest zgodny z typowymi wymogami stawianymi aparaturze modułowej montowanej na szynie DIN. Bezpieczeństwo użytkowania potwierdzają rygorystyczne testy produkcyjne.

Zastosowanie

Rozłącznik izolacyjny SA263 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, widoczne odłączenie obwodu od zasilania oraz możliwość monitorowania stanu styków. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Główny rozłącznik izolacyjny w tablicach rozdzielczych – odłączanie całego obwodu przed pracami serwisowymi.
• Sterowanie i sygnalizacja położenia styków w procesach automatycznych (np. potwierdzenie dla sterownika PLC).
• Współpraca z wyzwalaczami podnapięciowymi lub wzrostowymi – zdalne wyłączanie w przypadku zaniku napięcia lub potrzeby awaryjnego odcięcia zasilania.
• Jako element systemów automatyki budynkowej (BMS) – możliwość blokowania szaf sterowniczych i sygnalizacji stanu przez styki pomocnicze.

Wskazówki Montażowe

Montaż rozłącznika SA263 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać do prądu znamionowego 63 A oraz warunków środowiskowych. Moment dokręcania zacisków – zgodnie z dokumentacją producenta (typowe wartości 2–2,5 Nm). Przed pierwszym załączeniem sprawdzić poprawność połączeń oraz działanie styku pomocniczego.

FAQ

• Czy rozłącznik SA263 może być używany jako wyłącznik główny? Tak, jest to rozłącznik izolacyjny przeznaczony do bezpiecznego odłączania obwodu w stanie bezprądowym lub przy niewielkim obciążeniu. Nie służy do wyłączania prądów zwarciowych.
• Jaki jest stopień ochrony (IP) urządzenia? Dla aparatury modułowej montowanej w rozdzielnicy typowo IP20 (ochrona przed ciałami stałymi >12,5 mm). Dokładną wartość należy sprawdzić w karcie katalogowej producenta.
• Czy można podłączyć wyzwalacz podnapięciowy do tego modelu? Tak, konstrukcja rozłącznika SA263 jest przystosowana do montażu wyzwalaczy (np. podnapięciowego MX lub wzrostowego OF) oraz mechanizmów blokujących jako akcesoriów dodatkowych. Wyzwalacze należy zamawiać osobno.
