Modułowy rozłącznik izolacyjny z lampką sygnalizacyjną 2P 25A 230VAC | SBB225 Hager

Opis i Kluczowe Cechy

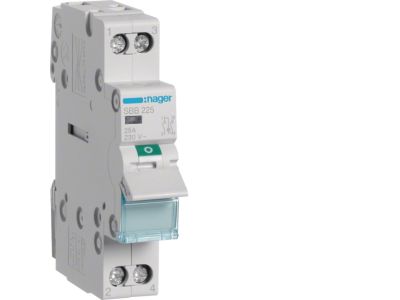

Modułowy rozłącznik izolacyjny SBB225 to dwubiegunowe urządzenie o prądzie znamionowym 25 A i napięciu 230 V AC, wyposażone w wbudowaną lampkę sygnalizacyjną. Przeznaczony do bezpiecznego odłączania obwodów elektrycznych, łączy funkcję izolacji z wizualną kontrolą obecności napięcia. Kompaktowa konstrukcja modułowa pozwala na łatwy montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając izolację bez ryzyka przegrzania styków.
• Napięcie 230 V AC: Dostosowane do standardowych instalacji jedno- i trójfazowych (L+N), gwarantuje zgodność z sieciami domowymi i lekkiego przemysłu.
• Dwubiegunowa konstrukcja (2P): Odłącza jednocześnie przewód fazowy i neutralny, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Wbudowana lampka sygnalizacyjna: Wizualnie informuje o obecności napięcia po stronie wyjściowej, ułatwiając diagnostykę i obsługę.
• Kompatybilność z szyną TH35: Montaż na standardowej szynie DIN 35 mm, typowy dla aparatury modułowej w rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia, spełnia wymagania dla rozłączników izolacyjnych (wg standardów IEC/EN w zakresie bezpieczeństwa i funkcjonalności).

Zastosowanie

Rozłącznik izolacyjny SBB225 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów jednofazowych z dodatkową sygnalizacją stanu napięcia. Idealnie sprawdza się w:

• Głównych obwodach zasilania w rozdzielnicach domowych i biurowych jako wyłącznik izolacyjny.
• Instalacjach przemysłowych gdzie wymagana jest widoczna wizualnie informacja o załączeniu napięcia.
• Systemach automatyki budynkowej do odłączania segmentów instalacji przy konserwacji.
• Obwodach sterowania i zasilania urządzeń (piece, pompy, oświetlenie) jako element bezpieczeństwa.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przekrój przyłączanych przewodów należy dobrać zgodnie z wartością prądu znamionowego i obowiązującymi normami. Moment dokręcania zacisków – stosuj się do danych w dokumentacji producenta (zwykle 1,2–1,5 Nm dla przewodów 1,5–4 mm²). Po zakończeniu montażu sprawdź działanie lampki sygnalizacyjnej.

FAQ

• Czy lampka sygnalizacyjna jest wymienna? Wbudowana lampka jest trwale zintegrowana z obudową – nie przewidziano jej wymiany. W przypadku uszkodzenia zaleca się wymianę całego rozłącznika.
• Jaki jest stopień ochrony tego rozłącznika? Standardowo dla aparatury modułowej montowanej w rozdzielnicy – IP20 (ochrona przed dotknięciem palcami). W przypadku montażu w warunkach zewnętrznych wymagana jest obudowa o wyższym IP.
• Czy rozłącznik SBB225 nadaje się do częstego łączenia? Jest to rozłącznik izolacyjny, przeznaczony do rzadkich operacji – głównie do odłączania w celach serwisowych. Do częstego łączenia (np. sterowania) należy stosować styczniki lub łączniki odpowiednie do częstotliwości łączeń.
