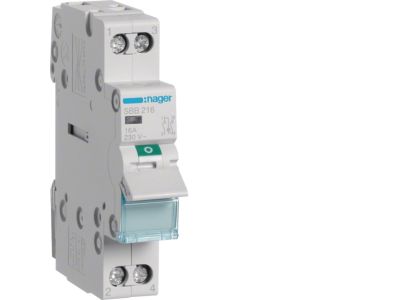

Modułowy rozłącznik izolacyjny z lampką sygnalizacyjną 2P 16A 230VAC | SBB216 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny z lampką sygnalizacyjną, oznaczony symbolem SBB216, został zaprojektowany do bezpiecznego odłączania obwodów elektrycznych w instalacach niskiego napięcia. Wyposażony w dwa bieguny (2P), prąd znamionowy 16 A oraz napięcie 230 V AC, gwarantuje niezawodną izolację i wizualną sygnalizację stanu obwodu. Konstrukcja modułowa umożliwia szybki montaż na szynie TH35/DIN, co czyni go praktycznym elementem każdej rozdzielnicy.

• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, odpowiedni do standardowych instalacji jednofazowych.
• Napięcie 230 V AC: Idealnie dopasowany do typowych sieci elektroenergetycznych, pozwala na stosowanie w większości domowych i przemysłowych aplikacji.
• Liczba biegunów 2P: Jednocześnie odłącza przewód fazowy i neutralny, dając pełną izolację obwodu zgodną z wymogami bezpieczeństwa.
• Wbudowana lampka sygnalizacyjna: Dostarcza wizualnej informacji o stanie obwodu (np. załączenie napięcia), ułatwiając diagnostykę i obsługę.
• Konstrukcja modułowa: Łatwy montaż na szynie DIN TH35 oraz kompatybilność z systemami rozdzielnic modułowych oszczędza czas instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa dla aparatury modułowej. Posiada certyfikat CE, potwierdzający zgodność z wymogami dyrektyw Unii Europejskiej. Konstrukcja rozłącznika izolacyjnego spełnia ogólne wymagania norm dotyczących bezpiecznego odłączania obwodów elektrycznych.

Zastosowanie

Rozłącznik izolacyjny SBB216 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączenie obwodu i jednoczesna sygnalizacja jego stanu. Może być stosowany zarówno w instalacjach domowych, jak i przemysłowych.

• Odłączanie obwodów odbiorczych w rozdzielnicach podczas prac serwisowych lub awaryjnych.
• Sygnalizacja obecności napięcia w danym obwodzie – lampka informuje użytkownika o załączeniu rozłącznika.
• Funkcja wyłącznika głównego w mniejszych rozdzielnicach, umożliwiająca bezpieczne odcięcie zasilania całej instalacji.
• W systemach automatyki budynkowej do izolowania części obwodów sterujących i sygnalizacyjnych.

Wskazówki Montażowe

Montaż rozłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35/DIN w rozdzielnicy modułowej. Moment dokręcania zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją producenta – dla prądu 16 A zalecany jest przewód o odpowiedniej obciążalności. Po zakończeniu montażu sprawdzić poprawność połączeń i działanie lampki sygnalizacyjnej przed ponownym włączeniem napięcia.

FAQ

• Czy lampka sygnalizacyjna wymaga dodatkowego zasilania? Lampka jest integralną częścią rozłącznika i sygnalizuje stan obwodu (np. świeci przy załączonym rozłączniku). Producent nie podał szczegółów technicznych lampki – zalecamy zapoznanie się z instrukcją obsługi dołączoną do urządzenia.
• Jaki stopień ochrony IP ma ten rozłącznik? W danych producenta nie określono stopnia ochrony. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy charakteryzuje się stopniem IP20. Jeśli urządzenie ma być używane w trudniejszych warunkach (np. wilgoć, kurz), konieczne może być zastosowanie dodatkowej obudowy.
• Czy rozłącznik izolacyjny SBB216 nadaje się do wyłączania prądów roboczych silników? Rozłącznik izolacyjny służy do bezpiecznego odłączania obwodu od napięcia – zalecane jest wcześniejsze odłączenie odbiorników. Nie jest przystosowany do rozłączania prądów zwarciowych ani roboczych silników. Do takich zastosowań należy użyć dedykowanych wyłączników silnikowych.
