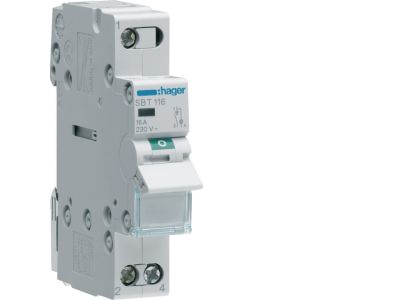

Modułowy rozłącznik izolacyjny z lampką sygnalizacyjną 1P 16A 230VAC | SBT116 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny z lampką sygnalizacyjną SBT116 (1P, 16 A, 230 V AC) to kompaktowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądowych w rozdzielnicach niskiego napięcia. Wbudowana lampka sygnalizacyjna umożliwia wizualną kontrolę obecności napięcia, co zwiększa bezpieczeństwo obsługi. Dzięki szerokości jednego modułu (17,5 mm) oszczędza miejsce na szynie TH35 i ułatwia zabudowę w ciasnych rozdzielnicach.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 230 V AC: Dopasowany do standardowych instalacji jednofazowych.
• Lampka sygnalizacyjna 230 V AC: Sygnalizuje obecność napięcia na zaciskach wyjściowych, ułatwiając diagnostykę i zwiększając bezpieczeństwo użytkownika.
• Tryb pracy – rozłączanie izolacyjne: Gwarantuje widoczną separację obwodu po odłączeniu napięcia, zgodnie z wymaganiami dla odłączników izolacyjnych.
• Brak możliwości dołączania wyzwalaczy wzrostowych, podnapięciowych i napięciowych: Urządzenie przeznaczone wyłącznie do ręcznego rozłączania – nie stosować z dodatkowymi wyzwalaczami.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury modułowej, posiada deklarację zgodności CE. Standardowo w aparaturze rozdzielnicowej oznacza to ochronę przed dotykiem bezpośrednim na poziomie IP20 (obudowa rozdzielnicy). W przypadku szczególnych wymagań normatywnych zaleca się weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Rozłącznik izolacyjny SBT116 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie obwodu od napięcia oraz wizualne potwierdzenie obecności napięcia. Idealnie sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz w domowych rozdzielnicach.

• Rozłączanie i odizolowywanie obwodów odbiorczych (np. gniazd, oświetlenia) podczas prac konserwacyjnych.
• Sygnlizacja obecności napięcia w obwodzie – lampka informuje, że odłącznik jest w stanie załączonym.
• Stosowanie w rozdzielnicach jako główny wyłącznik dla wyodrębnionej grupy odbiorów.
• W systemach automatyki budynkowej jako element ręcznego rozłączania lokalnych obwodów z sygnalizacją.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się, że nie może zostać przypadkowo załączone. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP co najmniej IP20. Przekrój przewodów dobierz do prądu znamionowego 16 A (zalecany min. 1,5 mm² Cu). Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów – zgodnie z dokumentacją producenta.

FAQ

• Jakie napięcie ma lampka sygnalizacyjna? Lampka sygnalizacyjna jest przystosowana do napięcia 230 V AC – sygnalizuje obecność napięcia na zaciskach wyjściowych rozłącznika.
• Czy do rozłącznika można dołączyć wyzwalacz wzrostowy lub podnapięciowy? Nie, zgodnie z danymi producenta urządzenie nie dopuszcza stosowania wyzwalaczy wzrostowych, podnapięciowych i napięciowych. Rozłącznik przeznaczony jest wyłącznie do ręcznego odłączania.
• Jaki stopień ochrony ma rozłącznik? Jako aparat modułowy zamknięty w rozdzielnicy zapewnia ochronę przed dotykiem bezpośrednim na poziomie IP20 (standard dla aparatury modułowej). Sam rozłącznik nie posiada indywidualnego stopnia ochrony – decyduje obudowa rozdzielnicy.
