Modułowy rozłącznik izolacyjny w obudowie kompaktowej 4P 63A 400VAC | SH463N Hager

Opis i Kluczowe Cechy

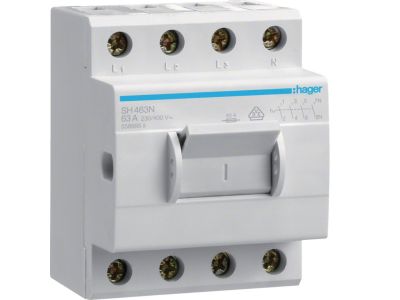

Modułowy rozłącznik izolacyjny w obudowie kompaktowej SH463N to urządzenie przeznaczone do bezpiecznego odłączania i izolowania obwodów elektrycznych. Czterobiegunowa konfiguracja (4P) umożliwia rozłączanie wszystkich biegunów jednocześnie, co zwiększa bezpieczeństwo podczas prac serwisowych. Prąd znamionowy 63 A pozwala na stosowanie w obwodach o znacznym obciążeniu, a napięcie 400 V AC zapewnia kompatybilność z typowymi instalacjami trójfazowymi. Kompaktowa obudowa ułatwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce na szynie DIN.

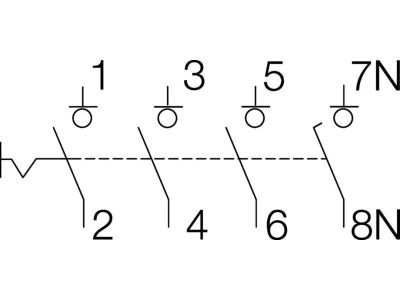

• 4 bieguny (4P): jednoczesne odłączanie wszystkich przewodów fazowych i neutralnego – maksymalne bezpieczeństwo przy przerwach w dostawie energii.
• Prąd znamionowy 63 A: odporność na wysokie obciążenia prądowe, minimalizacja ryzyka przegrzania styków w instalacjach przemysłowych i komercyjnych.
• Napięcie 400 V AC: dedykowany do obwodów trójfazowych 230/400 V, zgodność z typowymi sieciami niskiego napięcia.
• Obudowa kompaktowa: zmniejszone wymiary ułatwiające montaż w rozdzielnicach o ograniczonej przestrzeni – więcej miejsca na inne aparaty.
• Funkcja izolacyjna: wyraźna widoczna przerwa styku gwarantująca bezpieczne odcięcie napięcia podczas prac konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie jest przeznaczone do montażu w instalacjach niskiego napięcia zgodnych z zaleceniami międzynarodowych standardów.

Zastosowanie

Modułowy rozłącznik izolacyjny SH463N znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia w celu wykonania przeglądów, napraw lub modernizacji obwodów. Sprawdza się zarówno w budynkach użyteczności publicznej, jak i w obiektach przemysłowych.

• Główne odłączanie i izolowanie obwodów rozdzielni głównych i podrozdzielni.
• Bezpieczne odcięcie zasilania maszyn i urządzeń przemysłowych przed pracami serwisowymi.
• Separacja obwodów w instalacjach fotowoltaicznych, pompowniach lub stacjach ładowania.
• Zastosowanie jako wyłącznik główny w szafach sterowniczych i rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego SH463N może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (grupa SEP). Urządzenie mocuje się na szynie DIN TH35 mm. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną producenta (zwykle podany na obudowie). Po montażu sprawdzić ciągłość połączeń i działanie mechanizmu rozłączania.

FAQ

• Czy rozłącznik jest wyposażony w podświetlenie lub sygnalizację stanu? Nie, model SH463N nie posiada wbudowanego podświetlenia LED ani wskaźnika. Stan załączenia/rozłączenia można łatwo stwierdzić wizualnie po położeniu dźwigni.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnej wartości IP dla samego rozłącznika. Przy montażu w rozdzielnicy obudowa zapewnia wymagany stopień ochrony (np. IP30 lub wyższy) – należy dobrać obudowę do warunków otoczenia.
• Czy można go używać jako wyłącznika awaryjnego (stop-awaryjny)? Rozłącznik izolacyjny pełni funkcję bezpiecznego odłączania napięcia, ale nie jest przeznaczony do częstego łączenia prądów roboczych ani jako wyłącznik przeciążeniowy. W zastosowaniach awaryjnych wymagane są odpowiednie wyłączniki awaryjne zgodne z EN 60947-5-5.
