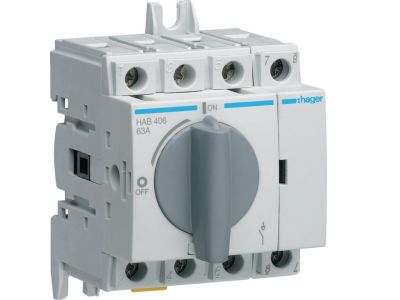

Modułowy rozłącznik izolacyjny obrotowy 4P 63A, rozmiar 1 | HAB406 Hager

Opis i Kluczowe Cechy

Rozłącznik izolacyjny obrotowy Hager HAB406 to modułowe urządzenie 4-biegunowe (4P) o prądzie znamionowym 63 A, przeznaczone do ręcznego łączenia i rozłączania obwodów obciążonych prądami znamionowymi. Stosowany przede wszystkim jako rozłącznik główny w rozdzielnicach i szafach sterowniczych. Nie posiada wyzwalaczy przeciążeniowych ani zwarciowych – praca urządzenia odbywa się wyłącznie w trybie ręcznym.

• Prąd znamionowy 63 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków, odpowiedni dla odbiorów przemysłowych i instalacji budynkowych.
• Konfiguracja 4P (4 bieguny): Pozwala na jednoczesne odłączenie wszystkich przewodów fazowych oraz neutralnego, co zapewnia pełną izolację galwaniczną obwodu.
• Ręczne załączanie i rozłączanie: Mechanizm obrotowy umożliwia pewną i jednoznaczną kontrolę nad stanem połączenia – operator ma bezpośrednią informację o pozycji łącznika.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: Urządzenie pełni funkcję wyłącznie rozłącznika izolacyjnego, co oznacza, że nie chroni przed przeciążeniem ani zwarciem – wymaga zastosowania dodatkowych zabezpieczeń w obwodzie.
• Kompatybilność z szyną TH35: Montaż na standardowej szynie DIN 35 mm ułatwia instalację w rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zastosowano standard DIN dla aparatury modułowej, co gwarantuje kompatybilność z typowymi systemami rozdzielczymi. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Rozłącznik izolacyjny HAB406 znajduje aplikację wszędzie tam, gdzie wymagane jest bezpieczne odłączenie napięcia od całego obwodu lub jego części. Sprawdzi się zarówno w instalacjach nowych, jak i modernizowanych.

• Jako rozłącznik główny w rozdzielnicach budynków mieszkalnych, handlowych i przemysłowych.
• Do odłączania obwodów odbiorników o dużym poborze mocy, np. maszyn, kotłów elektrycznych, klimatyzatorów.
• W automatyce budynkowej – do ręcznego sterowania zasilaniem szaf sterowniczych i innych układów.
• Jako element gwarantujący widoczny, potwierdzony mechanicznie stan przerwy w obwodzie podczas prac serwisowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Rozłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Moment dokręcania śrub zaciskowych oraz przekrój przewodów należy dobrać zgodnie z zaleceniami dokumentacji technicznej producenta oraz obowiązującymi przepisami (w tym odpowiednim przekrojem dla prądu 63 A).

FAQ

• Czy rozłącznik HAB406 posiada podświetlenie? Nie, jest to wyłącznie urządzenie mechaniczne, bez podświetlenia LED. Stan pracy określa się wizualnie po pozycji rękojeści.
• Jaki jest stopień ochrony tego rozłącznika? W dokumentacji producenta nie podano stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, co zapewnia ochronę przed dotykiem przez obudowę. Standardowo dla aparatury modułowej przyjmuje się IP20.
• W jakim trybie pracy działa styk rozłącznika? Styk działa w trybie ręcznym, bez wyzwalaczy przeciążeniowych i zwarciowych. Służy wyłącznie do łączenia i rozłączania obwodu pod obciążeniem znamionowym – nie stanowi zabezpieczenia nadprądowego.
