Modułowy rozłącznik izolacyjny obrotowy 4P 40A, rozmiar 1 | HAB404 Hager

Opis i Kluczowe Cechy

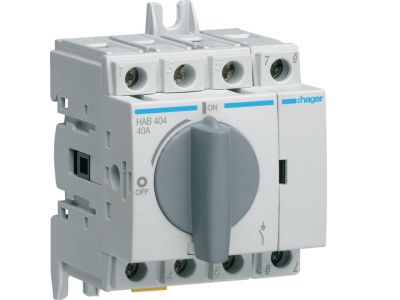

Modułowy rozłącznik izolacyjny obrotowy HAB404 to urządzenie 4-biegunowe o prądzie znamionowym 40 A, przeznaczone do ręcznego łączenia i rozłączania obwodów obciążonych prądami roboczymi. Dzięki kompaktowej budowie (szerokość 1 modułu) oszczędza miejsce w rozdzielnicy, a obrotowa dźwignia umożliwia szybką i pewną zmianę stanu pracy.

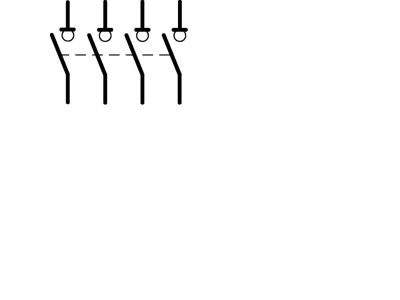

• 4 bieguny (4P): umożliwiają jednoczesne odłączanie wszystkich przewodów fazowych oraz neutralnego w obwodach trójfazowych, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Prąd znamionowy 40 A: zapewnia niezawodną pracę w obwodach o znacznym obciążeniu – silniki, grzałki, układy zasilania – bez ryzyka przegrzania styków w granicach znamionowych.
• Szerokość 1 modułu (17,5 mm): pozwala na gęste zabudowanie rozdzielnicy i łatwe łączenie z innymi aparatami modułowymi na szynie DIN.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: urządzenie pełni funkcję wyłącznika izolacyjnego – odłącza obwód w sposób widoczny, ale nie zabezpiecza przed przetężeniami (wymaga zewnętrznego zabezpieczenia nadprądowego).

Zgodność z Normami

Rozłącznik zaprojektowano zgodnie z europejskimi standardami dla aparatury modułowej. Posiada certyfikat CE potwierdzający spełnienie wymagań dyrektyw Unii Europejskiej. Montaż na szynie DIN TH35 przebiega zgodnie z powszechną praktyką instalacyjną w rozdzielnicach.

Zastosowanie

HAB404 sprawdza się jako główny rozłącznik w tablicach rozdzielczych, sterowniczych i w automatyce budynkowej. Stosuje się go tam, gdzie wymagane jest ręczne, bezpieczne odłączanie zasilania bez konieczności stosowania zabezpieczeń wbudowanych.

• Rozłącznik główny w rozdzielnicach mieszkaniowych i przemysłowych.
• Odłączanie obwodów odbiorników trójfazowych (silniki, nagrzewnice) podczas konserwacji i przeglądów.
• Ręczne przełączanie pomiędzy źródłami zasilania (np. sieć – agregat) w prostych układach.
• Element rozłączny w ciągach technologicznych wymagających wizualnego potwierdzenia stanu wyłączenia.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Rozłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 40 A. Zaleca się dokręcanie zacisków z momentem podanym w dokumentacji producenta. Przed rozpoczęciem prac upewnij się, że obwód jest odłączony od sieci.

FAQ

• Czy rozłącznik posiada podświetlenie? Model HAB404 nie jest wyposażony we wbudowane podświetlenie LED. Stan pracy (załączony/wyłączony) odczytuje się z położenia dźwigni obrotowej.
• Jaki stopień ochrony ma to urządzenie? W danych katalogowych nie podano stopnia IP. Jak w przypadku typowej aparatury modułowej montowanej wewnątrz rozdzielnicy, standardowo przyjmuje się ochronę przed dotykiem (IP20).
• Czy rozłącznik nadaje się do odłączania obciążeń zwarciowych? Nie. Urządzenie służy wyłącznie do rozłączania obwodów obciążonych prądami znamionowymi – nie ma wyzwalaczy przeciążeniowych ani zwarciowych. Do zabezpieczenia przed zwarciem należy zastosować odpowiedni bezpiecznik lub wyłącznik nadprądowy.
