Modułowy rozłącznik izolacyjny obrotowy 4P 32A, rozmiar 1 | HAB403 Hager

Opis i Kluczowe Cechy

Rozłącznik izolacyjny obrotowy HAB403 to modułowe urządzenie czterobiegunowe (4P) o prądzie znamionowym 32 A, przeznaczone do ręcznego łączenia i rozłączania obwodów obciążonych prądami znamionowymi. Zajmuje 1 moduł szerokości, co ułatwia zabudowę w rozdzielnicy i oszczędza miejsce na szynie TH35. Brak wyzwalaczy przeciążeniowych i zwarciowych – urządzenie służy wyłącznie do odłączania napięcia, zapewniając pełną izolację galwaniczną.

• Prąd znamionowy 32 A: bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.

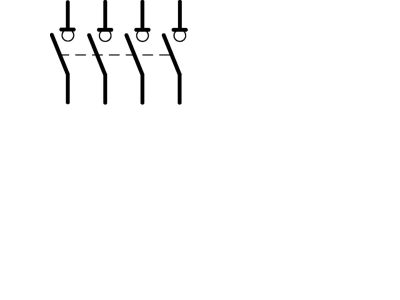

• Czterobiegunowość (4P): jednoczesne odłączanie wszystkich biegunów (L1, L2, L3, N) – gwarancja pełnej izolacji obwodu.
• Ręczne załączanie i rozłączanie: prosta obsługa bez wyzwalaczy przeciążeniowych i zwarciowych, idealna do celów serwisowych i głównego wyłączania napięcia.
• Szerokość 1 modułu: oszczędność miejsca w rozdzielnicy, łatwy montaż i estetyczna zabudowa.
• Konstrukcja obrotowa: wyraźna sygnalizacja pozycji (załączony/rozłączony) oraz wygodna obsługa nawet w trudno dostępnych miejscach.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach spełniających wymagania normy IEC/EN 61439. Zaleca się stosowanie zgodne z dokumentacją techniczną producenta oraz obowiązującymi przepisami krajowymi (np. warunkami przyłączenia do sieci).

Zastosowanie

Rozłącznik HAB403 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne, bezpieczne odłączenie napięcia w obwodach obciążonych. Dzięki czterobiegunowej konstrukcji sprawdzi się zarówno w sieciach trójfazowych z przewodem neutralnym, jak i jako rozłącznik główny w tablicach rozdzielczych.

• Jako rozłącznik główny w tablicach rozdzielczych budynków mieszkalnych, biurowych i przemysłowych.
• Do odłączania napięcia podczas prac serwisowych i konserwacyjnych maszyn oraz instalacji elektrycznych.
• Ręczne łączenie/rozłączanie obwodów odbiorników (np. grzałek, silników) w szafach sterowniczych i rozdzielnicach modułowych.
• W automatyce budynkowej do bezpiecznego wyłączania zasilania szaf sterowniczych lub całych sekcji instalacji.

Wskazówki Montażowe

Montaż rozłącznika HAB403 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przestrzegający zasad bezpieczeństwa. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego 32 A oraz spodziewanego obciążenia. Moment dokręcania śrub zaciskowych stosuj zgodnie z dokumentacją techniczną producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na pewność połączenia.

FAQ

• Czy rozłącznik HAB403 posiada podświetlenie LED? Nie, jest to rozłącznik izolacyjny bez wbudowanego podświetlenia. Stan pracy (załączony/rozłączony) odczytuje się wizualnie po pozycji dźwigni obrotowej.
• Jaki jest stopień ochrony IP? Dla aparatury modułowej montowanej w rozdzielnicy przyjęty stopień ochrony to IP20 (ochrona przed ciałami stałymi >12 mm). Dokładny stopień IP dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• Czy rozłącznik nadaje się do łączenia i rozłączania obwodów pod obciążeniem? Tak, jest zaprojektowany do ręcznego łączenia i rozłączania obwodów obciążonych prądami znamionowymi. Pamiętaj jednak, że nie posiada wyzwalaczy przeciążeniowych ani zwarciowych – obwód musi być zabezpieczony oddzielnymi urządzeniami (np. wyłącznikiem nadprądowym).
