Modułowy rozłącznik izolacyjny obrotowy 4P 20A, rozmiar 1 | HAB402 Hager

Opis i Kluczowe Cechy

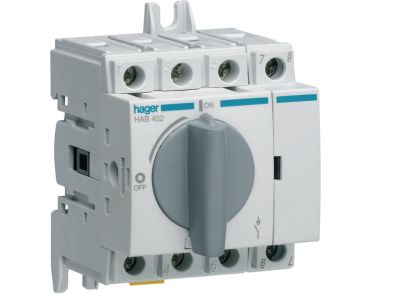

Modułowy rozłącznik izolacyjny obrotowy 4P 20A o symbolu HAB402 przeznaczony jest do ręcznego załączania i odłączania obwodów obciążonych prądem znamionowym. Urządzenie nie posiada wyzwalaczy przeciążeniowych ani zwarciowych – pełni funkcję wyłącznika głównego lub odłącznika serwisowego, gwarantując widoczną przerwę izolacyjną. Kompaktowa obudowa w formacie 1 modułu (rozmiar 1) oszczędza miejsce w rozdzielnicy modułowej.

• Prąd znamionowy 20 A: umożliwia bezpieczne łączenie i rozłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.

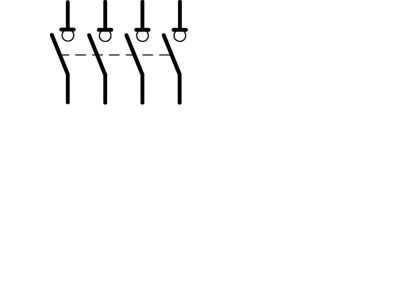

• 4 bieguny (4P): jednoczesne odłączanie wszystkich przewodów fazowych i neutralnego zapewnia pełną izolację obwodu przy pracach serwisowych.
• Ręczna obsługa obrotowa: intuicyjne, mechaniczne załączanie/wyłączanie z wyraźnie oznaczonym położeniem I/O – niezależne od zasilania pomocniczego.
• Brak wyzwalaczy automatycznych: konstrukcja prostego rozłącznika izolacyjnego zwiększa niezawodność w zastosowaniach, gdzie ochrona przeciążeniowa jest realizowana przez inne urządzenia.
• Kompaktowy format 1 modułu: minimalne zajęcie miejsca na szynie TH35, idealne do ciasnych rozdzielnic.

Zgodność z Normami

Rozłącznik izolacyjny HAB402 jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do montażu w układach zgodnych z wymaganiami dla aparatury modułowej.

Zastosowanie

Rozłącznik HAB402 sprawdza się jako główny wyłącznik odłączający w instalacach niskiego napięcia, a także jako serwisowy odłącznik dla obwodów sterowania i zasilania. Jego ręczna obsługa i brak wyzwalaczy czynią go odpowiednim wszędzie tam, gdzie wymagana jest niezawodna, manualna izolacja obwodu.

• Rozłącznik główny w rozdzielnicach mieszkaniowych i przemysłowych.
• Odłączanie obwodów odbiorników (np. silników, grzałek) przy braku wymogu automatycznej ochrony przeciążeniowej.
• Ręczne odłączanie obwodów oświetleniowych, gniazd wtyczkowych oraz innych odbiorów podczas prac konserwacyjnych.
• Wyłącznik serwisowy w szafach sterowniczych i automatyce budynkowej.

Wskazówki Montażowe

Montaż i obsługa rozłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Momenty dokręcania zacisków oraz dopuszczalny przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Nie stosować jako zabezpieczenia przeciążeniowego ani zwarciowego – rozłącznik nie posiada wyzwalaczy.

FAQ

• Czy rozłącznik HAB402 posiada wyzwalacze przeciążeniowe lub zwarciowe? Nie. Jest to prosty rozłącznik izolacyjny przeznaczony wyłącznie do ręcznego łączenia i rozłączania obwodów obciążonych prądem znamionowym. Ochronę przed przeciążeniem i zwarciem musi zapewnić oddzielne zabezpieczenie nadprądowe.
• Jaki jest stopień ochrony IP tego rozłącznika? W dostarczonych danych producenta nie podano konkretnej wartości IP. Dla aparatury modułowej instalowanej w rozdzielnicy standardowo przyjmuje się ochronę IP20 (brak ochrony przed wilgocią), co jest typowe dla urządzeń przeznaczonych do wnętrz.
• Czy można odłączać obwód pod obciążeniem prądem 20 A? Tak. Rozłącznik HAB402 jest zaprojektowany do łączenia i rozłączania obwodów obciążonych prądem znamionowym 20 A. Należy pamiętać, że nie jest to wyłącznik do przerywania prądów zwarciowych – w przypadku zwarcia zadziałanie musi zapewnić wyłącznik nadprądowy lub bezpiecznik.
