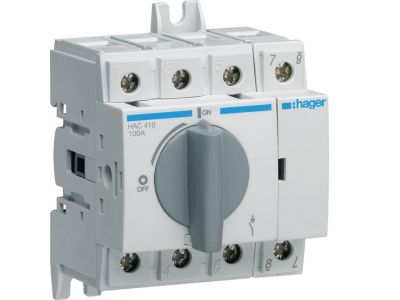

Modułowy rozłącznik izolacyjny obrotowy 4P 100A, rozmiar 2 | HAC410 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny obrotowy Hager HAC410 to 4-biegunowe urządzenie przeznaczone do łączenia i rozłączania obwodów obciążonych prądem znamionowym. Dzięki prądowi 100 A umożliwia bezpieczną pracę w instalacjach o dużym zapotrzebowaniu mocy, a ręczny mechanizm obrotowy zapewnia pewne i wyraźne odłączenie zasilania. Brak wyzwalaczy przeciążeniowych i zwarciowych czyni go idealnym rozwiązaniem do zastosowań wymagających wyłącznika głównego.

• Prąd znamionowy 100 A: Gwarantuje niezawodne przewodzenie prądu w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, odpowiedni do zasilania rozdzielnic głównych.
• Konfiguracja 4-biegunowa (4P): Umożliwia jednoczesne odłączanie wszystkich trzech faz oraz przewodu neutralnego, zapewniając pełną izolację obwodu.
• Ręczny mechanizm obrotowy: Pozwala na szybkie i bezpieczne odłączenie napięcia w każdej sytuacji, bez konieczności korzystania z narzędzi.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: Urządzenie pełni wyłącznie funkcję łączeniowo-izolacyjną, co eliminuje ryzyko niekontrolowanego zadziałania i zapewnia stabilną pracę w systemach bez zabezpieczeń.
• Kompaktowa obudowa modułowa: Ułatwia montaż w standardowych rozdzielnicach na szynie TH35, oszczędzając miejsce w szafie sterowniczej.

Zgodność z Normami

Rozłącznik HAC410 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE, co potwierdza jego zgodność z wymaganiami dyrektyw Unii Europejskiej. Urządzenie spełnia standardy branżowe dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny Hager HAC410 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączanie obwodów pod obciążeniem – jako główny wyłącznik instalacji lub wyłącznik serwisowy. Sprawdza się w obiektach przemysłowych, komercyjnych oraz mieszkalnych.

• Główny rozłącznik w rozdzielnicach elektrycznych budynków – umożliwia odłączenie zasilania całego obiektu podczas prac konserwacyjnych.
• Wyłącznik odcinający zasilanie maszyn i urządzeń w liniach produkcyjnych – zapewnia bezpieczeństwo personelu podczas serwisu.
• Rozłącznik w systemach fotowoltaicznych i magazynach energii – pozwala na bezpieczną separację obwodów DC.
• Element rozdzielnic rezerwowych i awaryjnych – ręczne przełączanie między źródłami zasilania.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 100 A, a moment dokręcania śrub zacisków musi być zgodny z dokumentacją producenta. Po zamontowaniu należy sprawdzić poprawność działania mechanizmu obrotowego i oznaczyć rozłącznik.

FAQ

• Czy rozłącznik HAC410 ma podświetlenie LED lub sygnalizację stanu? Nie, model HAC410 nie posiada wbudowanego podświetlenia ani sygnalizacji. Jego stan (włączony/wyłączony) odczytywany jest z położenia dźwigni obrotowej.
• Jaki stopień ochrony IP ma to urządzenie? Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20. Dokładna specyfikacja dla konkretnego modelu znajduje się w karcie katalogowej producenta.
• Czy rozłącznik może pracować automatycznie z wyzwalaczami? Nie. HAC410 nie zawiera wyzwalaczy przeciążeniowych ani zwarciowych – jest wyłącznie ręcznym rozłącznikiem izolacyjnym, służącym do bezpiecznego odłączania obwodu pod obciążeniem.
