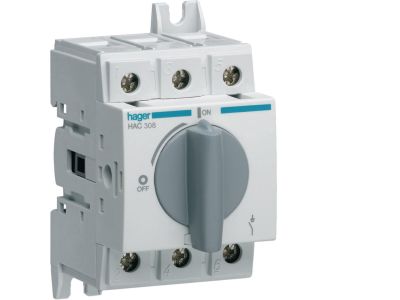

Modułowy rozłącznik izolacyjny obrotowy 3P 80A, rozmiar 2 | HAC308 Hager

Opis i Kluczowe Cechy

Rozłącznik izolacyjny obrotowy Hager HAC308 to modułowe urządzenie 3‑biegunowe o prądzie znamionowym 80 A, przeznaczone do ręcznego załączania i odłączania obwodów elektrycznych. Dzięki widocznej przerwie izolacyjnej zapewnia bezpieczne odseparowanie obwodu od źródła napięcia podczas prac serwisowych. Brak wyzwalaczy przeciążeniowych i zwarciowych sprawia, że urządzenie pełni wyłącznie funkcję łączeniowo‑izolacyjną, co czyni je niezawodnym elementem w rozdzielnicach głównych i przemysłowych.

• Prąd znamionowy 80 A: Pozwala na bezpieczne odłączanie obciążeń o znacznym poborze mocy, bez ryzyka przegrzania styków podczas normalnej pracy.
• Trzy bieguny (3P): Umożliwia jednoczesne rozłączenie trzech faz w układach trójfazowych, co jest wymagane w przypadku odbiorników przemysłowych i rozdzielnic głównych.
• Konstrukcja obrotowa z widoczną przerwą izolacyjną: Gwarantuje pełną widoczność stanu rozłączenia, co zwiększa bezpieczeństwo personelu wykonującego prace konserwacyjne.
• Ręczne załączanie i rozłączanie: Niezawodna, mechaniczna obsługa bez konieczności stosowania napięcia pomocniczego – odporna na zaniki zasilania.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: Produkt dedykowany wyłącznie do funkcji odłączania izolacyjnego; nie zastępuje zabezpieczeń nadprądowych.

Zgodność z Normami

Rozłącznik Hager HAC308 został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich (seria EN) oraz posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe numery norm dostępne są w oryginalnej dokumentacji producenta.

Zastosowanie

Rozłącznik izolacyjny HAC308 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne, ręczne odcięcie zasilania w celu wykonania przeglądu, naprawy lub awaryjnego wyłączenia obwodu. Stosowany jest jako rozłącznik główny w rozdzielnicach oraz w układach, w których nie jest potrzebna automatyczna ochrona przeciążeniowa.

• Rozłącznik główny w rozdzielnicach obiektów handlowych i przemysłowych – umożliwia wyłączenie całej instalacji pod obciążeniem.
• Odłączanie izolacyjne dla sterowników PLC, styczników i przekaźników w szafach sterowniczych.
• Rozłączanie obwodów silnikowych i grzewczych do 80 A podczas prac konserwacyjnych.
• Stosowany jako wyłącznik bezpieczeństwa w obwodach oświetleniowych i gniazd wtykowych wymagających widocznej przerwy izolacyjnej.

Wskazówki Montażowe

Montaż rozłącznika HAC308 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po całkowitym odłączeniu napięcia od obwodu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przyłączanych przewodów należy dobrać zgodnie z wartością prądu znamionowego 80 A oraz wymaganiami norm ochrony przeciwporażeniowej. Moment dokręcania zacisków – według dokumentacji producenta (zwykle 2‑3 Nm dla przewodów miedzianych). Przed uruchomieniem należy sprawdzić poprawność połączeń oraz działanie mechanizmu obrotowego.

FAQ

• Czy rozłącznik HAC308 posiada wyzwalacze przeciążeniowe lub zwarciowe? Nie, urządzenie jest pozbawione wyzwalaczy. Służy wyłącznie do ręcznego załączania i odłączania obwodu pod obciążeniem, zapewniając widoczną przerwę izolacyjną. Zabezpieczenie przed przeciążeniem i zwarciem należy zapewnić w obwodzie za pomocą oddzielnych aparatów (np. wyłączników nadprądowych lub bezpieczników).
• Jaki stopień ochrony ma rozłącznik HAC308? Dla aparatury modułowej montowanej w rozdzielnicach typowy stopień ochrony to IP20 (ochrona przed dotykiem palcem). Dokładną wartość dla danego modelu należy sprawdzić w karcie katalogowej producenta – w przypadku HAC308 standardowo jest to IP20 dla zacisków przy zamkniętej obudowie rozdzielnicy.
• W jakim trybie pracy działa styk rozłącznika? Styk jest przeznaczony do pracy łącznikowej (zwieranie/rozwieranie) przy ręcznym obrocie gałki. Nie jest przystosowany do częstego łączenia pod obciążeniem w cyklach procesowych – jego podstawowym zadaniem jest bezpieczne odłączanie izolacyjne.
