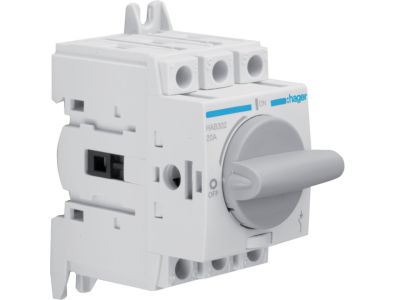

Modułowy rozłącznik izolacyjny obrotowy 3P 20A, rozmiar 1 | HAB302 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny obrotowy HAB302 (3P, 20 A) przeznaczony jest do ręcznego załączania i wyłączania obwodów elektrycznych pod obciążeniem prądem znamionowym. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a obrotowy mechanizm napędowy zapewnia wyraźne sygnalizowanie stanu łączeniowego. Brak wyzwalaczy przeciążeniowych i zwarciowych czyni go niezawodnym elementem do selektywnego odłączania napięcia.

• Prąd znamionowy 20 A: Pozwala na bezpieczne rozłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Konfiguracja 3P: Umożliwia jednoczesne odłączanie trzech faz, co jest wymagane w obwodach trójfazowych.
• Szerokość 1 modułu (17,5 mm): Minimalizuje zajmowaną powierzchnię na szynie TH35, ułatwiając zabudowę rozdzielnicy.
• Ręczna obsługa obrotowa: Zapewnia wyraźne sprzężenie zwrotne o stanie łączeniowym (załączony/wyłączony) i eliminuje ryzyko przypadkowego zadziałania.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: Gwarantuje, że rozłącznik jest przeznaczony wyłącznie do odłączania obwodu pod obciążeniem, nie zaś do zabezpieczeń – idealny jako rozłącznik główny.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardem DIN. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny obrotowy HAB302 sprawdza się wszędzie tam, gdzie konieczne jest ręczne odłączanie obwodu pod obciążeniem, bez konieczności zabezpieczeń zwarciowych. Dzięki kompaktowym wymiarom i przystosowaniu do szyny DIN TH35 może być montowany w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Rozłącznik główny w rozdzielnicy – umożliwia bezpieczne odłączenie napięcia od całej instalacji przed pracami serwisowymi.
• Odłączanie obwodów trójfazowych (np. siła, maszyny, urządzenia grzewcze) w warunkach normalnego obciążenia.
• Jako element izolacyjny w systemach automatyki budynkowej do ręcznego wyłączania wybranych obwodów.
• W zastosowaniach przemysłowych – do lokalnego odłączania napędów, agregatów, sprężarek.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie montażowej TH35 (DIN). Przed podłączeniem przewodów należy dobrać ich przekrój do prądu znamionowego 20 A oraz sprawdzić moment dokręcania śrub zgodnie z dokumentacją producenta. Po zakończeniu montażu i przed pierwszym załączeniem zaleca się sprawdzenie poprawności połączeń oraz funkcji rozłączania.

FAQ

• Czy rozłącznik HAB302 posiada zabezpieczenie przeciążeniowe lub zwarciowe? Nie, jest to rozłącznik izolacyjny bez wyzwalaczy. Przeznaczony wyłącznie do łączenia i rozłączania obwodu pod obciążeniem, a nie do zabezpieczeń. W obwodzie wymagane jest oddzielne zabezpieczenie nadprądowe.
• Jaka jest szerokość modułu? Rozłącznik zajmuje 1 moduł (17,5 mm) na szynie TH35, co pozwala na oszczędne zagospodarowanie przestrzeni w rozdzielnicy.
• Czy mogę stosować ten rozłącznik jako wyłącznik główny w domu? Tak, jest to jedno z typowych zastosowań. Służy do ręcznego odłączania całej instalacji pod obciążeniem, np. podczas prac konserwacyjnych.
