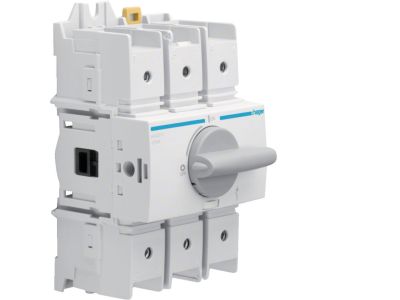

Modułowy rozłącznik izolacyjny obrotowy 3P 125A, rozmiar 3 | HAD312 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny obrotowy 3P 125A o symbolu HAD312 to profesjonalne urządzenie przeznaczone do bezpiecznego odłączania obwodów trójfazowych od źródła zasilania. Dzięki prądowi znamionowemu 125 A oraz konstrukcji trójbiegunowej (3P) umożliwia pewną separację galwaniczną w instalacjach o dużym obciążeniu. Rozłącznik ma rozmiar 3 (zajmuje 3 moduły na szynie TH35), co ułatwia integrację w rozdzielnicach modułowych.

• Prąd znamionowy 125 A: bezproblemowe odłączanie obwodów o znacznym poborze prądu, idealne do zastosowań przemysłowych i komercyjnych.
• 3 bieguny (3P): jednoczesne rozłączanie wszystkich trzech faz zapewnia pełną izolację obwodu.
• Konstrukcja obrotowa z widoczną przerwą izolacyjną: ręczne sterowanie daje pewność, że obwód jest rzeczywiście odłączony – kluczowe dla bezpieczeństwa podczas prac serwisowych.
• Rozmiar 3 (3 moduły): kompaktowa budowa umożliwia montaż w standardowych rozdzielnicach modułowych na szynie TH35.
• Symbol HAD312: łatwa identyfikacja i zgodność z dokumentacją techniczną.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz standardów DIN w zakresie rozłączników izolacyjnych. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik izolacyjny HAD312 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów trójfazowych od źródła zasilania, szczególnie przy dużych prądach.

• Główny wyłącznik odłączający w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Odłączanie zasilania maszyn i urządzeń w celach konserwacyjnych lub awaryjnych.
• Bezpieczna izolacja obwodów przy pracach instalacyjnych w systemach fotowoltaicznych, klimatyzacyjnych czy pompach.
• Element wyłącznika głównego w tablicach rozdzielczych w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż powyższy może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, posiadające odpowiednią wiedzę i kwalifikacje. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Rozłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Dokręcaj zaciski zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobieraj do prądu znamionowego 125 A oraz warunków instalacji.

FAQ

• Czy rozłącznik ma podświetlenie lub sygnalizację LED? Nie, jest to standardowy rozłącznik izolacyjny obrotowy – nie wyposażono go w podświetlenie. Stan łącznika (włączony/wyłączony) można rozpoznać po wizualnym położeniu pokrętła (widoczna przerwa izolacyjna).
• Jaki stopień ochrony (IP) ma ten produkt? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowo przyjmuje się IP20. Dokładne dane dotyczące konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• W jakim trybie pracuje styk rozłącznika? Rozłącznik izolacyjny pracuje jako styk zwierny (ON/OFF) z ręcznym sterowaniem obrotowym. W pozycji wyłączonej następuje widoczne rozdzielenie styków, co gwarantuje bezpieczną przerwę izolacyjną.
